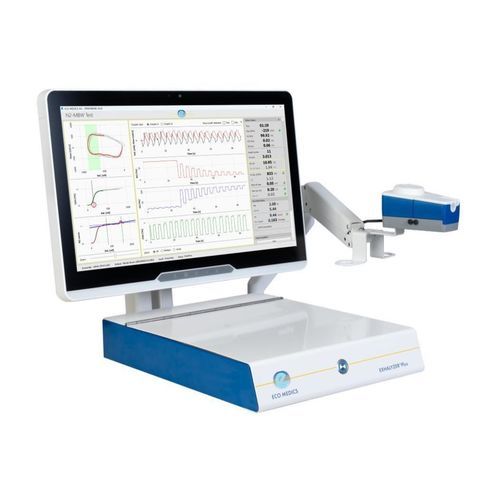

LCIPFTシステム EXHALYZER®Plus

努力肺活量酸素（O2）FVC

概要
EXHALYZER Plus は、LCI（多回呼吸ワッシュアウト）測定と従来のスパイロメトリを1台に統合した装置です。ルーチン手順の自動化、SmartBypass システムによるガスの自動較正・検証により、ハードウェア調整なしで再現性の高い測定を実現します。調整可能な人間工学的アームにより患者と操作員の位置決めが容易になります。品質管理機能を内蔵し、空力的に最適化されたフローモジュールが高精度の流量測定を支えます。

包括的な肺機能検査ソフトウェア
SPIROWARE ソフトウェアは、患者登録と検査取得から解析、レポート作成までの検査ワークフロー全体を単一プラットフォームでサポートします。設定や検査手順では段階的なガイドが操作員を支援します。データセキュリティ機能には暗号化、ユーザーアクセス制御、詳細な監査ログが含まれます。検査手順や表示オプションはカスタマイズ可能で、数値表示・グラフ表示および経時変化のトレンド曲線によるモニタリングが可能です。

適合性と検証
EXHALYZER Plus は肺機能検査の基準に適合しており、学術論文での検証実績があります。現在の ATS/ERS の肺機能検査に関する勧告に準拠しています。EXHALYZER と SPIROWARE は ECO MEDICS の登録商標です。

用途

• 窒素による多回呼吸ワッシュアウト（LCI テスト） — 換気不均一性および早期の肺損傷の評価
• 窒素単回呼吸ワッシュアウト（Slope 3 分析、SnIII） — 小気道疾患および換気不均一性の評価
• スパイロメトリ（FVC、FEV1） — 一般的な肺機能の評価

導入メリット

• 4 歳以上の被検者に適した肺機能検査の統合システム
• 非侵襲的な肺の健康評価
• 臨床使用向けに MDR 承認済み（医療機器規則（EU）2017/745）
• 肺機能検査に関する ATS/ERS の勧告に準拠

仕様・特長

• 流量測定モジュール — FlexiFlow（オプション）：原理：超音波
  サンプリング周波数：200 Hz
  流量範囲：メーカー仕様を参照ください
• 流量測定モジュール — SpiroFlow（オプション）：原理：超音波
  サンプリング周波数：200 Hz
  流量範囲：-10 L/s 〜 +16 L/s
  容量精度：メーカー仕様を参照ください
• ガス供給（オプション）：原理：オープンバイパス方式（デマンドバルブ無し）
  バイパス流量：1000 mL/s
• CO2 測定（オプション）：原理：メインストリーム、単一ビーム赤外線
  測定範囲：0 〜 6 %
  精度：メーカー仕様を参照ください
• 酸素測定（オプション）：原理：サイドストリーム、レーザーダイオード吸収
  測定範囲：10 〜 100 %
  精度：メーカー仕様を参照ください
• 動作仕様：許容周囲温度：10-40 °C
  許容湿度範囲：20-90 % 相対湿度（結露なきこと）
  大気圧：最小 700 hPa（メーカー仕様を参照ください）
