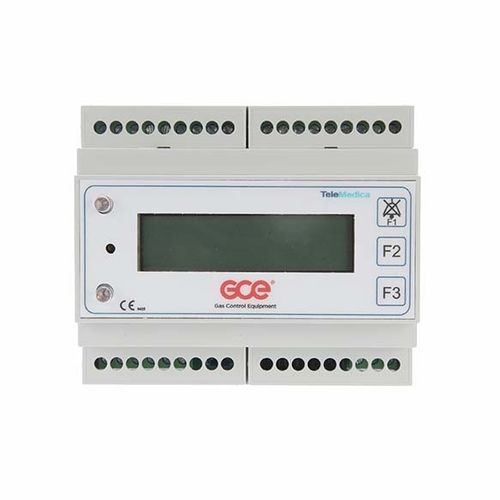

最大16個のデジタルON/OFF入力を管理する警報装置です。
圧力スイッチ、真空スイッチ、コンタクトゲージ(最大・最小警報)などに接続できます。
最大8種類のガスをモニターすることができます。
圧力が閾値を超えるか下回ると、LEDが点滅し(赤色LED)、リンガーが始まり、LCDディスプレイのテキストに故障が記載されます。
この装置には、外部設置用のIP40ボックスが付属しています。スペアパーツとして、外付けIP65または埋め込みIP40が利用可能です。
本装置には、MODBUS-RTUプロトコル用のRS 485インターフェースが内蔵されています。
1つの出力リレーがあり、アラーム信号の報告や外部機器の制御が可能です。
すべての入力は、ニーズに応じて完全にカスタマイズすることができます。
アラームはマスターまたはスレーブのいずれかに設定することができます。
すべてのパラメータは、PCソフトウェアまたはアラームのプッシュボタンで簡単に設定可能です。
用途
圧力スイッチまたはコンタクトゲージを使用したバルブボックスの圧力監視/停止。
圧力スイッチまたはコンタクトゲージを備えたマニホールド。
NO/NC技術を使用するあらゆる機器。
技術データ
電源:24VAC 50/60Hz +-15% / 6VA以下
入力:デジタル入力16点(NO/NC)
出力リレー:1個(500mA Max 24V)
出力電源:+12V
データ転送: RS485 Modbus RTU
ケーブル使用電力:0,75mm
ケーブルの使用スイッチ: 少なくとも0.5mm (最高3m)
警報作動: 構成可能な NO および NC の入力のために
寸法: 125mm x 160mm x 71mm
ハウジング:DINボックス(6モジュール用)
規格:ISO 7396-1 医療用ガスパイプラインシステム
ISO 60601-1-8 医療用電気機器
---
