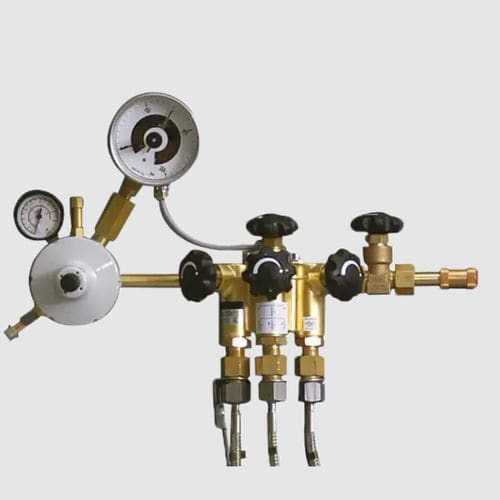

シンプレクスMMRガスマニホールドは、実験室や小規模な医療クリニック、獣医など、必要な容量が限られているヘルスケアに適しています。このガスマニホールドは、1つのシリンダーグループのみで構成されています。
レギュレーターは、コレクションユニットに取り付けられています。各入口にはフィルター、逆流防止弁、シャットオフバルブが設置されています。この配置により、一度に1本のシリンダーを使用することが可能です。
安定した出口圧力を得るために、このガスマニホールドには、あらかじめ設定された2段階のレギュレーターが装備されています。レギュレーターの高圧側にはコンタクトゲージがあり、その信号はさらにアラームユニットに伝達されるようになっています。
仕様
Simplex mmrには、以下のコンポーネントが含まれています:
ガスシリンダーマニホールド シンプレクスMMR
コレクティングパイプ 3本のホースのためのメニーフローブロック
集塵パイプ用ガス抜きキット
完全なsimplex mmrのために追加されます:
ガス警報器
手動作動式圧力開放弁
安全ワイヤー付き高圧ホース
シリンダー保持ブラケット(ガスシリンダー収集パイプセットに含まれる)
ガス名表示
プレッシャーリリーフバルブ
テクニカルデータ
ガス種:O2、Air、N2、Ar、N2O、CO2(すべて医療用ガス)
公称流量:30 m3/h
入口側圧力:200 bar (20 000 kPa)
出口公称圧力:5 bar (設定範囲 4-5 bar)
インレット接続:W21,8×1/14 "M
アウトレットコネクション:G3/8 "M
圧力開放弁:6 bar
圧力リリーフバルブ
パイプ寸法:φ8mm
パージバルブ接続:W21,8×1/14 "M + パイプ寸法φ15mm
規制の状況
医療機器指令93/42/EECに準拠
EN ISO 7396-1(セントラルガス供給システム)準拠
EN 60601-1-2(電磁波適合性)に準拠
現在 SIS HB 370およびHTM 02-01に準拠
---
