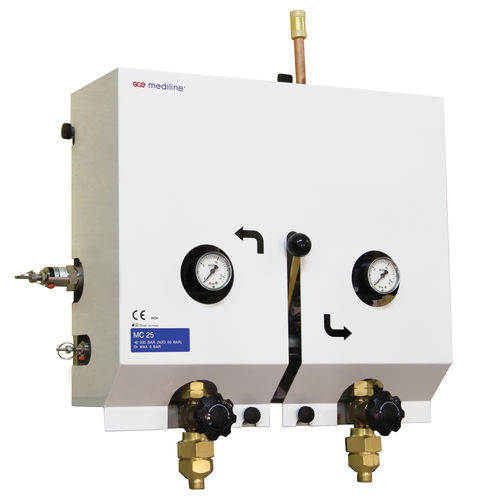

ガスボンベマニホールドMC25は、25m3/hの容量を持ち、主に中小規模の病院を対象としています。ガスボンベの圧力は2段階で調整されます。運転側と予備側の切り替えは、運転圧力に差がなくても自動的に行われます。アラーム信号は、圧力スイッチからアラームユニットに送られます。アラームユニットからのアラーム信号は、直接モニタリングデスクに転送することができます。機能制御とサービスは、ガスの供給を中断することなく行うことができます。
仕様
MC25には以下の部品が含まれています。
ガスマニホールド MC25
ガス警報器(電源含む
集気管用排気キット
分配ライン用シャットオフバルブ
HPフィルター
2×1ボンベ用集気管
MC25マニホールド一式をお求めの場合は、下記を追加してください。
高圧配管セット(高圧バルブ、フィルター、逆流防止弁)
高圧ホース(安全ワイヤー付き
ガスボンベ固定用ブラケット(ガスボンベ集気管セットに含まれる)
ガス名表示板
技術データ
使用ガス:O2、Air、N2、N2O、CO2、(すべて医療用ガス)
公称流量:25 m3/h
入口側圧力:200 bar (20 000 kPa)
出口圧力:4.5 bar (設定範囲 0.5-6 bar)
インレット接続:W21,8×1/14 "M
アウトレット接続:G1/2 "M + ハンダ付け用パイプ∅ 10, ∅ 15 mm
出口圧力開放バルブ:6.8 bar
中間圧力開放バルブ:17 bar
圧力開放弁のパイプ寸法:-φ15mm
規制状況
医療機器指令93/42/EECに準拠
EN ISO 7396-1に準拠
(セントラルガス供給システム)
EN 60601-1-2に準拠
(電磁両立性)準拠
SIS HB 370およびHTM 02-01に準拠
---
