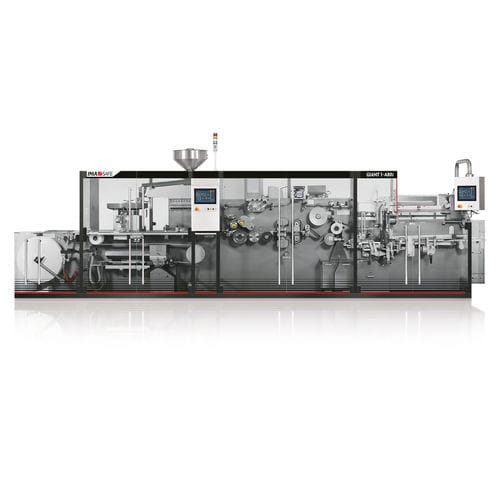

製薬産業用充填および密封システム GIANT1 Series

製薬用自動リニア

概要
GIANT1シリーズのブリスター包装機は、製品形状、ブリスター寸法、構成に対して高い柔軟性を提供し、小～中ロットのジャストインタイム生産を目的としています。先進的な設計、給餌装置、品質管理、サーボモータを備えます。GIANT1は特許取得済みのSombrero汎用フィーダーを統合し、高い汎用性とコンテインメント対応の給餌エリア設計を実現しています。ラインはコンパクトで直線的なワークフロー、優れたオペレータ視認性を備えます。

主な特徴

• 固形医薬品形状向けのコンテインメント対応給餌エリア
• 様々な形状、許容差、破片に強い特許Sombrero汎用フィーダー
• オペレータのアクセス性が高いコンパクトで直線的なワークフロー
• 不適合ブリスターのための革新的な切断ユニットと排出機構
• 迅速かつ再現性のあるガイド付きフォーマットチェンジオーバー
• アルミ-アルミ（alu-alu）ブリスターポケットを制限なくサポート
• カートナーへの給餌効率を最大化する特許自動ブリスター回収マガジン

新機能
新登場！GIANT1シリーズは標準の接続モジュールを備え、ブリスターの反転により反対側に折り込む閉止を持つカートンに対応し、ブリスターのインターロックによりカートン体積を削減したりブリスター容量を増加させたりできます。これにより専用ブリスターデザインを避けつつ物流と持続可能性を改善します。オプションでバイパスモードも用意されています。

注目モジュール / 技術

• 特許Sombrero汎用フィーダー — 製品の許容差や破片に強く、連続生産を維持し高いコンテインメントレベルをサポートする設計
• 予熱および成形エリア（標準の成形・加熱ユニット）
• ポジティブブリスター移送オプションを備えたシールおよび切断ユニット
• 製品マーキングや二次工程に適したコーディング・穿孔ステーション
• カメラおよびインクジェットシステム対応のTrack & Trace互換カートナー統合モジュール（シリアリゼーション対応）

機械バージョン

• GIANT1-A80i — ポジティブブリスター移送を備えたブリスター包装機とカートナーの統合機；最大350ブリスター/分、175カートン/分
• GIANT1-A86 — ポジティブブリスター移送を備えたブリスター包装機とカートナーの統合機；最大350ブリスター/分、350カートン/分
• GIANT1-A80 — マガジン接続によるブリスター包装機とカートナーの統合機；最大400ブリスター/分、175カートン/分
• GIANT1 Stand Alone — 任意の下流包装機（カートナー、ウォレットパッカー、フローパッカー、エンドオブライン）に接続できるよう構成されたGIANT1（柔軟な生産レイアウト対応）

メディアとギャラリーノート
機械のメディアには製品ビデオトレーラーと、予熱/成形、給餌エリア、シールエリア、コーディング＆穿孔、切断ユニット、ブリスター回収マガジン、カートナーへのブリスター転送、カートンのピックアップ/オープン、製品挿入、カートン閉止のシーンを示すギャラリーが含まれます。これらは機械レイアウトと重要な工程ステーションを示します。

技術データ（表）
TECHNICAL DATA GIANT1 Series
ブリスター寸法 vs カートン寸法:
幅 — ブリスター: 30-90 mm | カートン: 35-97 mm
長さ — ブリスター: 60-145 mm | カートン: 65-154 mm
深さ / 高さ — ブリスター: 3-12 mm | カートン: 12-106 mm

生産能力（モデル別）:
モデル — GIANT1（ファミリー）
ブリスター — 最大400ブリスター/分。
GIANT1-A80i — 最大350ブリスター/分 — カートン: 最大175カートン/分。
GIANT1-A86 — 最大350ブリスター/分 — カートン: 最大350カートン/分。
GIANT1-A80 — 最大400ブリスター/分 — カートン: 最大175カートン/分。

Track & Trace
カートナー統合のTrack & Traceモジュールは、コンパクトなラインレイアウトでのシリアリゼーションに向けてカメラおよびインクジェットシステムの適用をサポートし、効率とライン長を最適化します。

特性 / 技術仕様

• シリーズ名: GIANT1 Series
• ブランド: IMA
• コンテインメント対応給餌エリア（コンテインメント用途向けに設計）
• 特許Sombrero汎用フィーダー（破片や多様な形状に対して堅牢）
• ブリスター幅範囲: 30–90 mm
• ブリスター長さ範囲: 60–145 mm
• ブリスター深さ/高さ範囲: 3–12 mm
• カートン幅範囲: 35–97 mm
• カートン長さ範囲: 65–154 mm
• カートン深さ/高さ範囲: 12–106 mm
• 最大ブリスター速度（ファミリー）: 最大400ブリスター/分（モデル依存）
• GIANT1-A80i カートン速度: 最大175カートン/分
• GIANT1-A86 カートン速度: 最大350カートン/分
• GIANT1-A80 ブリスター速度: 最大400ブリスター/分（マガジン接続時）
• ブリスターの反転およびインターロック用の標準接続モジュール（物流および持続可能性の利点）
