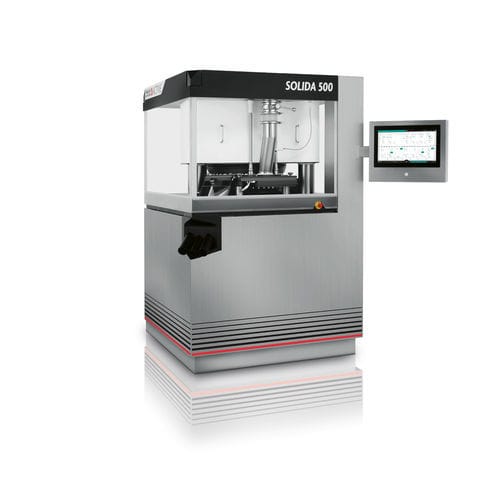

製薬産業用プレス機 SOLIDA series

圧縮用生産用大量産生

概要
SOLIDA は製薬向けの回転式打錠機で、Solida 300 および Solida 500 の構成で提供されます。複数の金型規格と錠剤直径に対応し、高速で再現性のある加圧性能を発揮するよう設計されており、統合されたデジタル生産ラインへの組み込みに適しています。

主な特徴

• Pharma 4.0 対応：データ交換と継続的改善機能を備えたデジタル化生産環境への統合を想定。
• 操作性に優れた HMI：MAX HMI によるガイド手順でセットアップ時間とヒューマンエラーを低減。
• 高い加圧能力：前圧と主圧で最大 100 kN までの力に対応する機械構造。
• モジュラーでアップグレード可能：機能アップグレードを効率的に行い、変化する生産要件に適応可能なアーキテクチャ。

生産プラント
Production plant: IMA Active

機械メディアとギャラリー
全体レイアウト、ターンテーブル、ダイフィーダー、HMI、排出シュート、加圧領域を示す高解像度画像を複数収録。機械の稼働を示すビデオも利用可能です。

技術データ（概要表）
Turret Design | Tooling Type | Max Tablet Ø | Solida 300 (Stations / Max speed Tab/h) | Solida 500 (Stations / Max speed Tab/h)
Die-Table | EU/TSM-D or EU-441 | 25 mm | 27-M / 194,400 | 40-M / 288,000
Die-Table | EU/TSM-B B-dies | 16 mm | 33-M / 237,600 | 49-M / 352,000
Die-Table | EU/TSM-B BB-dies | 13 mm | 41-M / 295,200 | 60-M / 432,000
Die-Table | IMA 8 | 11 mm | 55-M / 396,000 | 80-M / 576,000
Segments | EU/TSM-D | 25 mm | 33-S / 237,600 | 48-S / 345,600
Segments | EU-441 | 25 mm | 30-S / 216,000 | 44-S / 316,800
Segments | EU/TSM-B | 16 mm | 42-S / 302,400 | 64-S / 460,800
Segments | IMA 8 | 11 mm | 54-S / 388,800 | 80-S / 576,000

用途および設計上の注意
SOLIDA は、さまざまな製品やフォーマットにわたり一貫した加圧性能を必要とする製薬向けの打錠工程を対象としています。機械アーキテクチャは多様な金型規格、幅広い錠剤直径、高速構成をサポートし、プラントレベルの自動化・デジタルシステムとの統合を念頭に設計されています。

技術的特徴 / 仕様

• 加圧能力：構造は前圧および主圧で最大 100 kN までの力に対応。
• HMI：MAX HMI によるガイド手順でセットアップ時間とヒューマンエラーを低減。
• 金型互換性：EU/TSM-D、EU-441、EU/TSM-B の各バリアントおよび IMA 金型（IMA 8）に対応、die-table と segment タレット両方に対応。
• 最大錠径：金型により最大 25 mm まで。
• 生産速度構成：金型とステーション構成により複数のピーク出力（Solida 300 と Solida 500 の値は上記表参照）。
• モジュール性：将来を見据えた設計により機能の効率的なアップグレードが可能。
• 統合性：Pharma 4.0／デジタル化生産環境への容易な統合を前提に設計。
