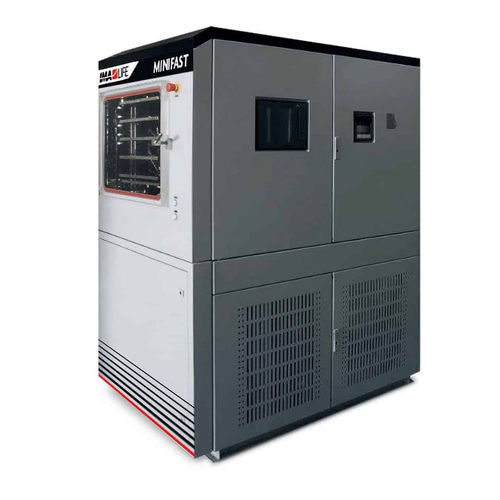

研究用凍結乾燥機 MINIFAST Series

研究開発用研究所用パイロット

概要
MINIFASTは、研究開発（R&D）および少量生産の要件に対応するために設計されたラボ／パイロット用の凍結乾燥機で、生産規模の装置と同等の技術性能と品質基準を維持します。MINIFAST 04およびMINIFAST 10の2構成があり、棚面積はそれぞれ0.4 m2と1.1 m2です。製品棚はIMA Lifeの特許技術FUSION™を採用し、熱伝達性の向上、運用コストの削減、およびプロセス信頼性の向上を図っています。

主な特長

• パイロットモデル：R&Dおよび小ロット生産向け。
• ステンレス製チャンバー：AISI 304LまたはAISI 316Lの矩形チャンバー。
• 棚面積：0.4 m2（MINIFAST 04）、1.1 m2（MINIFAST 10）。
• 凝縮器容量：8～20 kgの範囲；報告されている凝縮器の到達温度は −80°C；一部構成では −85°Cまでの最小凝縮温度を標準としている。
• 事前通気：空気またはN2による自動事前通気が可能。
• 誘導核生成：KRYOSEQ LAB®との連携で核生成制御に対応。
• PATツール：プロセス監視・最適化のためのPATツールを内蔵。
• SCADA：Lyomaster SCADAによるプロセス制御。

FUSION™およびFUSION PLUS™ 棚
MINIFASTの棚はIMA Lifeの特許設計であるFUSION™およびFUSION PLUS™を採用しています。これらの棚は従来品より軽量で、熱伝達特性が向上し、プロセスの一貫性と信頼性を高めます。

氷凝縮器の容量
MINIFASTシリーズの氷凝縮器容量はモデルや構成により8～20 kgです。凝縮器の運転到達温度は −80°C と報告されており、標準構成として −85°C までの最小凝縮温度を示す場合があります。

技術データ
MINIFAST 技術データ
Model | Shelf area (m2) | Shelf Spacing (mm) | Shelf size (w x d x t) (mm) | Number of shelves (alt.) | Maximum vials loading capacity (2R) | Min. condenser capacity (kg @ 12.7 mm ice)
MINIFAST 04 | 0.4 | 80 / 120 | 315 x 455 x 18 | 3 / 2 | 1,701 / 1,134 | 8
MINIFAST 10 | 1.1 | 80 / 160 | 455 x 615 x 18 | 4 / 2 | 4,536 / 2,268 | 20

ギャラリー / メディア
内部の製品画像、FUSION™棚の詳細図、機械の紹介ビデオを含みます。

特長 / 技術仕様

• シリーズ：MINIFAST（ラボ／パイロット用凍結乾燥機シリーズ）。
• 構成：MINIFAST 04（0.4 m2）および MINIFAST 10（1.1 m2）。
• チャンバー：AISI 304L または AISI 316L の矩形ステンレスチャンバー。
• 棚：特許FUSION™およびFUSION PLUS™棚、改良された熱伝達。
• 棚サイズ：315 x 455 x 18 mm（MINIFAST 04）；455 x 615 x 18 mm（MINIFAST 10）。
• 棚間隔：選択可能（例：04は80 / 120 mm；10は80 / 160 mm）。
• 棚数：通常 04は3（または代替2）；10は4（または代替2）。
• 最大バイアル容量（2R）：約 1,701 / 1,134（04）；4,536 / 2,268（10）※積載方法により変動。
• 氷凝縮器：モデルにより 8–20 kg；到達温度 −80°C；一部構成は −85°C。
• 制御：KRYOSEQ LAB® による誘導核生成対応；PATツール有り；Lyomaster SCADAで制御。
• 事前通気：空気または窒素による自動事前通気。
• 用途：R&Dおよびパイロット規模の凍結乾燥向け。
