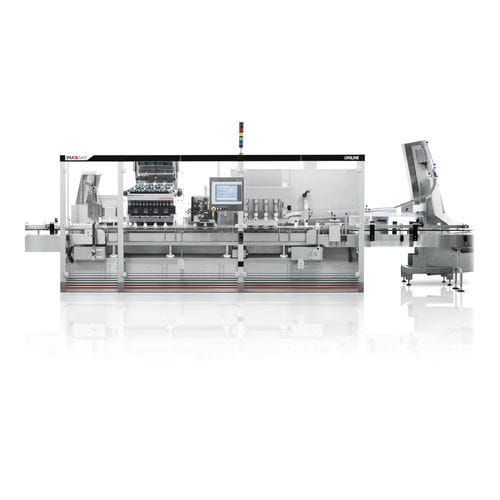

ボトル用計数充填機 UNILINE

圧縮用自動自動

概要
UNILINEは、容器投入、乾燥剤挿入、計数・充填、綿材挿入、キャッピング、排出を統合した搬送・充填・キャッピングシステムです。製品やボトル専用の交換部品を必要としない高い柔軟性を目的に設計され、迅速な適応と生産速度での即時立ち上げを可能にし、小ロットでも高いOEEを維持します。バルコニーデザインにより視認性と清掃性に優れ、隠れた挟み込み箇所がありません。コンパクトな設計で従来機に比べ設置面積を削減します。計数は光学センサーおよびE.F.S.（Electrostatic Field Sensor）によって高精度に行え、過酷な条件下でも運用可能です。

特長

• ボトルハンドリング：工程全体でのポジティブ保持と制御された搬送。
• オイル汚染ゼロ：ボトルトランスポートへのオイル付着なし。
• サイズ部品不要：ボトル寸法に対する機械的なサイズ部品不要。
• ボトルサイズ切替：ボタン操作で自動切替。
• 清掃容易：開放的なバルコニーレイアウトで清掃が簡単かつ迅速。
• 高い汎用性：丸形、長方形、楕円、角形ボトルに対応。
• 省スペース：カウンターは背面の追加スペースを必要としない。
• 自社製造：すべての機械はIMAにより製造・サポートされる。

技術データ（表）
TECHNICAL DATA UNILINE
ボトル処理能力：最大150 bpm
製品処理能力：12,000 錠/分
ボトル対応範囲：丸形、長方形*、角形、楕円形*
最小（L x W x H）：30 mm x 30 mm x 55 mm
最大（L x W x H）：90 mm / 104 mm* x 90 mm x 180 mm
キャップ範囲：CRC、スクリュートップ、フリップトップ、プレスオン — 直径10–70 mm
乾燥剤：1.2 gおよび3 g — 1〜3カートリッジ/本
綿材：コットン、レーヨン、ポリエステル — 典型的長さ最大180 mm

仕様

• ボトル処理能力：最大150 bpm
• 製品処理能力：12,000 錠/分
• 対応フォーマット：丸形、長方形、角形、楕円形；最小長さ30 mm；形状により最大長さ90〜104 mm；高さ最大180 mm
• 対応キャップ種類：CRC、スクリュー、フリップトップ、プレスオン；直径10–70 mm
• 乾燥剤オプション：1.2 gおよび3 gカートリッジ；1〜3カートリッジ/本
• 綿材挿入：コットン、レーヨン、ポリエステル対応（例：最大長さ180 mm）
• 計数技術：光学センサーおよびE.F.S.（Electrostatic Field Sensor）による高精度計数
• 機械的なサイズ部品不要；自動ボトルサイズ切替
• 小ロット時の高いOEEを実現するコンパクトなバルコニーデザインで清掃が容易
• ボトルトランスポートへのオイル汚染なし
• IMAによる自社製造・サポート
