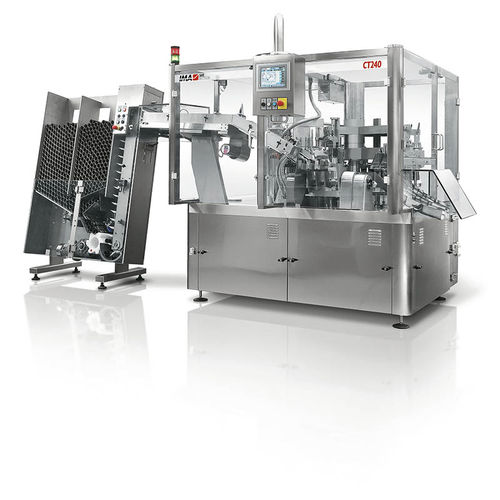

自動充填装置 CT240

全自動ロボット式サーボドライブ

概要
CT240は高い生産性と柔軟なレイアウトに対応したチューブ（軟管）自動充填機です。三連ノズルの計量システムを採用し、高速充填が可能で、ロボットによる排出オプションで完全自動化ラインに対応します。複数のチューブ仕様と給送方式に対応し、フォーマットチェンジが容易です。

設計と性能
三連ノズル構成により処理能力を向上させつつ正確な計量を実現します。Comadis方式のチェンジオーバーで迅速なサイズ変更が可能です。オプションのロボット給送により自動化されたロード/アンロードが可能です。保守性と操作性を重視した設計です。

主な機能

• 自動またはロボット化されたチューブ給送の選択可能
• 高速化を実現する三連ノズル計量
• 分解が容易な計量ポンプ（メンテナンス向け）
• ポジティブシャットオフバルブとエアブロー洗浄を備えたサーボ制御のダイビングノズル
• ストローク調整可能な三連ダイビングノズル（サーボ制御）
• 充填ヘッドの迅速な交換性
• 工具不要のサイズ部品交換で素早いフォーマット変更
• 要望に応じたカスタム「デザイナーシール」対応
• 不良チューブ排出用の三重リジェクトステーション
• 機械フットプリント内に統合された電気キャビネット
• USBメモリによるバッチデータ収集

性能のハイライト

• 三連ノズル構成により実効生産性が高い
• 高い性能と柔軟性、迅速なフォーマットチェンジの両立
• 保守・操作の容易性を重視した堅牢な基盤

技術データ（表）
CT240 技術データ
機械速度：最大240本/分
充填容量：2〜250 ml
チューブ外径：10〜50 mm
チューブ長さ：60〜250 mm
作業ステーション数：15

技術仕様

• 機械速度：最大240本/分
• 充填容量範囲：2–250 ml
• 許容チューブ外径：10–50 mm
• 許容チューブ長さ：60–250 mm
• 作業ステーション数：15
• 三連ノズル計量システム
• ポジティブシャットオフとエアブロー洗浄を備えたサーボ制御ダイビングノズル
• 分解が容易な計量ポンプ
• 自動またはロボット給送が利用可能
• 機械フットプリント内に統合された電気キャビネット
• USBによるバッチデータ収集
