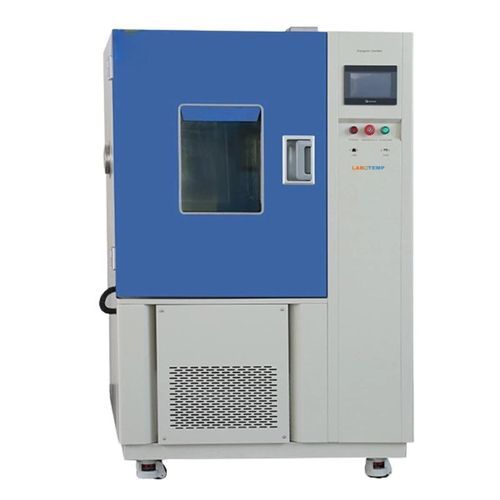

サーモスタット試験室 CTC-01

気候温度熱衝撃

概要
Labotemp CTC-01 低温チャンバーは、−120°C〜+150°Cの超低温〜高温試験向けに設計された高精度温度試験室です。温度サイクル、温度ショック、安定性評価を目的とし、電子部品、バッテリー、航空宇宙および自動車部品の試験に適しています。±0.5°Cの精密制御、昇温最大3°C/分、降温1°C/分の高速ランプ、およびTecumsehのカスケード冷凍ユニットによる深冷性能を備えています。

主な利点

• −120°C〜+150°Cの広い温度範囲で、低温・環境試験に対応。
• ±0.5°Cの温度変動、±2.0°Cの偏差で正確かつ均一な温度制御。
• 昇温3°C/分、降温1°C/分の効率的な温度サイクル。
• SUS304ステンレス内装と塗装鋼板外装による堅牢な構造。
• Ethernet/PC Link対応のプログラム可能なカラーLCDタッチスクリーンコントローラー搭載で自動化とデータ記録が容易。

機能

• Tecumsehカスケード冷凍ユニット（カスケード圧縮機）による深冷化。
• 機械式圧縮冷凍システム。
• 加熱素子：ニクロムヒーター。
• 温度センサー：PTR 白金抵抗 PT100Ω / MV A級。
• 遠心ファンによる空気循環で均一な気流を実現。
• 内照明付き観察窓、二重層の熱安定シリコンゴムシール。
• 過昇温保護、過電流保護、冷媒高圧保護、漏電保護などの安全保護機能。
• ポリウレタン発泡と断熱綿による高性能断熱。
• 標準構成：ケーブル孔1個（Φ50、プラグ付）、棚2枚。

用途

• 電子部品、バッテリー、アセンブリの温度サイクルおよび温度ショック試験。
• 航空宇宙・自動車部品の信頼性および安定性評価。
• 研究開発ラボ、品質管理、半導体、防衛、産業試験環境。

仕様（表）
温度範囲：-120℃ ~ +150℃
内寸容量：100 L
電源：380V 50Hz
内寸法（W×D×H）：700×800×900 mm
外寸法（W×D×H）：1200×1340×2020 mm
温度変動：±0.5°C
温度偏差：±2.0°C
冷却速度：1°C / min
加熱速度：3°C / min
冷却方式：機械式圧縮冷凍システム
冷凍ユニット：カスケードコンプレッサー（Tecumseh cascade）
加熱素子：ニクロムヒーター
コントローラー：プログラム可能なカラーLCDタッチスクリーン、Ethernet接続、PC Link
温度センサー：PTR 白金抵抗 PT100Ω / MV A級
空気循環：遠心ファン
外装材質：保護塗装鋼板
内装材質：SUS304ステンレス鋼
断熱材：ポリウレタン発泡および断熱綿
観察窓：内照明、二重層熱安定シリコンゴムシール
標準構成：ケーブル孔1個（Φ50、プラグ付）；棚2枚
最大騒音：65 dBA
安全装置：過昇温保護；過電流保護；冷媒高圧保護；漏電保護
正味重量：480 kg
総重量：578 kg

標準付属品 / 交換部品

• 温度センサー
• ソリッドステートリレー
• コンタクタ

技術仕様

• 型式：CTC-01
• 温度範囲：-120℃〜+150℃
• 内寸容量：100 L
• 内寸（W×D×H）：700 × 800 × 900 mm
• 外形寸法（W×D×H）：1200 × 1340 × 2020 mm
• 加熱速度：3°C / min（平均、無負荷時）
• 冷却速度：1°C / min（平均、無負荷時）
• 温度変動：±0.5°C
• 温度偏差：±2.0°C
• コントローラー：EthernetおよびPC Link対応のプログラム可能カラーLCDタッチスクリーン
• 冷凍方式：Tecumsehカスケードによる機械式圧縮冷凍システム
• 内装材質：SUS304ステンレス鋼
• 外装材質：保護塗装鋼板
• 断熱材：ポリウレタン発泡および断熱綿
• 空気循環：遠心ファン
• 観察窓：内照明付き二重層熱安定シリコンゴムシール
• 標準構成：ケーブル孔1個（Φ50、プラグ付）；棚2枚
• 騒音レベル：≤65 dBA
• 正味重量：480 kg；総重量：578 kg
• 安全保護：過昇温、過電流、冷媒高圧、漏電保護
