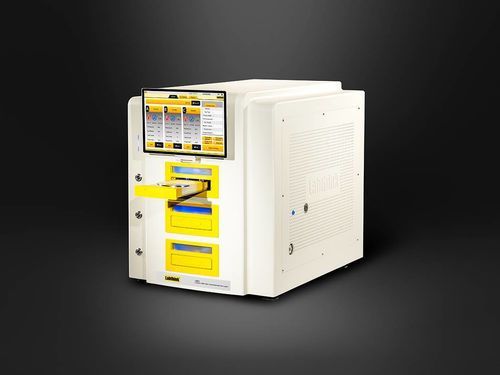

流量試験機 C403H

湿度電気安全圧力

C403Hは、クーロメトリック酸素センサーと赤外線湿度センサーを用いてフィルム、シートおよび関連材料の酸素透過率（OTR）および水蒸気透過率（WVTR）を高精度に測定するOTR/WVTR複合分析装置です。ASTMおよびISOのバリア試験規格に対応する設計で、食品、医薬品、医療機器、日用化学品、太陽電池および電子用途に適用できます。

主な特長

• 選択可能な試験モード：OTR＆WVTR同時、OTR単独、WVTR単独。装着したサンプルごとに自動実行可能。
• ASTM D3985に対応するクーロメトリック酸素センサー（ppbレベル感度）。絶対値読み取りで較正不要、長寿命、過限界保護機能を有する。
• ASTM F1249に準拠した特許取得の赤外線湿度センサーによる低域WVTR検出。消耗品ではなく長寿命。
• 360°空気循環による恒温技術と高精度温湿度センサーにより温度安定性・試験の繰返し性を向上。
• 3つの独立試験セル（並列検出）により同一条件で3試料の同時試験が可能。自動クランプで一定のシール力を確保。
• 12インチWindowsタッチパネル、ワンキー自動投入/排出可能な引出式セル、完全自動試験モードで操作性向上。
• 組込み産業用PC、光学/インテリジェントセンサー、音声・光アラームを搭載し、主要ブランド部品により安定稼働を確保。
• プロフェッショナル試験モード、複数曲線表示（OTR/WVTR、拡散係数、温度、湿度）、オプションのガス精製など高度な機能を搭載可能。

測定原理
前処理した試料を上下の試験室で挟みます。一方に酸素または湿度調整ガスを供給し、他方に高純度窒素を流します。材料を透過した分子は窒素により所定のセンサー（クーロン酸素または赤外線湿度）へ運ばれ、測定濃度から透過率を算出します。

参照規格

• ASTM D3985, ASTM F1307, GB/T 19789, GB/T 31354, DIN 53380-3, JIS K7126-2-B, YBB 00082003-2015
• ASTM F1249, ISO 15106-2, GB/T 26253, JIS K7129, YBB00092003-2015

試験適用例

• フィルム - プラスチックフィルム、紙-プラスチック複合フィルム、共押出フィルム、アルミ蒸着フィルム、アルミ箔複合フィルム、ガラス繊維/アルミ/紙複合フィルム等のOTR/WVTR測定。
• シート - PPシート、PVCシート、PVDCシート、金属箔、ゴムシート、シリコンシートなどのOTR/WVTR測定。

技術仕様

• 型式：C403H
• OTR 測定範囲（標準エリア 50 cm2）：0.01 ～ 200 cc/(m2·day)
• OTR 測定範囲（MASK 5 cm2, オプション）：0.2 ～ 2000 cc/(m2·day)
• OTR 測定範囲（MASK 1 cm2, オプション）：1 ～ 10000 cc/(m2·day)
• OTR 分解能：0.0001 cc/(m2·day)
• OTR 繰返し性：0.01 cc/(m2·day) または 1%、大きい方
• WVTR 測定範囲（標準エリア 50 cm2）：0.005 ～ 40 g/(m2·day)
• WVTR 測定範囲（MASK 5 cm2, オプション）：0.2 ～ 400 g/(m2·day)
• WVTR 測定範囲（MASK 1 cm2, オプション）：1 ～ 2000 g/(m2·day)
• WVTR 分解能：0.0001 g/(m2·day)
• WVTR 繰返し性：0.005 g/(m2·day) または 2%、大きい方
• 温度範囲：15 ～ 50 °C（標準）；5 ～ 60 °C（カスタマイズ対応）
• 温度変動：±0.05 °C
• 湿度範囲（標準温度範囲内）：0%、5 ～ 90% ±2% RH
• 試験セル数：3 独立セル
• 試料寸法：11.2 cm × 11.2 cm（4.4" × 4.4"）
• 試料厚：≤ 120 mil（3 mm）
• 標準試験面積：50 cm2
• 搬送ガス：高純度窒素 99.999% 推奨；酸素 99.5%（ガス供給は含まず）
• 搬送ガス圧力：≥ 40.6 PSI / 280 kPa（備考：機器側ガス供給ポートは ≥ 79.7 PSI / 550 kPa を要する場合あり）
• ポートサイズ：1/8 inch 金属配管（ガス供給ポート Φ6 mm ポリウレタン管）
• 電源：120 VAC ±10% 60 Hz または 220 VAC ±10% 50 Hz
• 外形寸法：60 cm × 50 cm × 70 cm（23.6" H x 19.6" W x 27.5" D）
• 正味重量：100 kg（220 lbs）
• オプション機能：GP-01 ガス精製ユニット、DataShield™、GMP 用コンピュータ要件、CFR21 Part11
• 標準構成：本体、タブレット、サンプラー、真空グリース、Φ6 mm PU チューブ
• 備考：ガス供給および蒸留水はユーザー側で用意してください。
