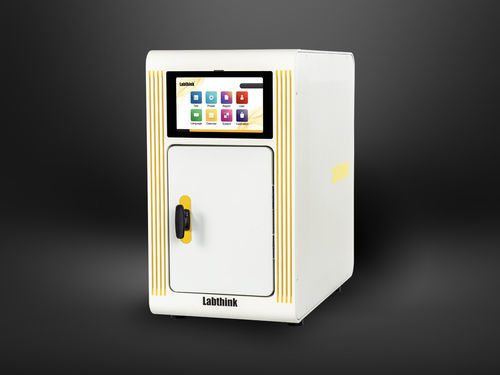

酸素試験機 C401H

酸素水蒸気OTR

概要
C401Hは、クーロメトリック式酸素センサーと赤外線式水蒸気センサーを統合し、OTRおよびWVTRを測定する試験システムです。ASTM D3985、ASTM F1249、ISO 15106-2 等の規格に準拠して設計され、フィルム、包装、シートの透過率評価に適しています。対象分野は医薬、食品、医療機器、日用化学、太陽光、電子部品などです。

製品の特長（概要）

• OTR+WVTRを1台で実行でき、モードはコンビネーション、OTR単独、WVTR単独に切替可能。
• 一度のサンプルセットで連続的に複合試験を実行し、交差汚染を防止。
• 同一キャビネット内にフィルム用と容器用の独立試験セルを装備し、安定した比較が可能。

コア技術：クーロメトリック酸素センサー

• ppbレベルの検出を可能にするクーロメトリック酸素センサーを搭載。
• ASTM D3985に基づく絶対値測定方式で、頻繁な校正が不要。
• 従来型センサーに対し寿命が長く設計されている。
• 指定範囲内で高い酸素吸収効率を実現。

コア技術：赤外線水蒸気センサー

• ASTM F1249 準拠の赤外線水蒸気センサーを採用。
• 消耗部品を必要としない設計で長寿命、上限警報および自動保護を有する。

高精度の温湿度制御

• 360°気流循環による恒温技術で温度安定性を確保。
• 試験中のキャリアガス流量と温度を自動制御し精度を向上。
• NIST準拠の加湿原理で安定した湿度を生成。
• 高精度温湿度センサーでリアルタイム監視と記録が可能。
• 再現性は 0.01 cc/(m2·day) レベルまで実現。

試験の柔軟性（フィルムと包装）

• 同一筐体でフィルムと容器の独立試験が可能、デュアル機能セルで迅速な切替が可能。
• 自動クランプにより均一な加圧と確実なシールを実現し、作業時間とリスクを低減。

インテリジェント制御システム

• 10インチ医療グレードのタッチスクリーン（デスクトップOS）で直感的に操作可能。
• 完全自動化された試験、データの自動保存、インテリジェントなアラートを装備。
• カレンダー、多言語切替、階層アクセス管理、リモート接続・アップグレード対応のネットワークポートを内蔵。

多台連携管理

• オプションのプラットフォームソフトで複数台を単一PCで管理・制御可能。
• 集中管理による試験データの一元化と透過率・係数・温度・湿度のリアルタイム表示。
• プロフェッショナルモードおよびGMP準拠のデータトレーサビリティ、DataShield™によるデータ管理（オプション）。

低炭素・省エネ設計

• 可変周波数制御と低消費部品によりエネルギー消費を削減。
• PC無しで単体動作が可能で、設備導入や運用コストを低減。

試験原理
前処理した試料を試験室間に挟み、片側に安定した湿度の酸素またはキャリアガスを流し、反対側に高純度窒素を流す。透過した酸素や水分は窒素流によりセンサーへ運ばれ、測定濃度から OTR、WVTR 等を算出する。

参照規格
ASTM D3985、ASTM F1307、GB/T 19789、GB/T 31354、DIN 53380-3、JIS K7126-2、YBB 00082003-2015；ASTM F1249、ISO 15106-2、GB/T 26253、JIS K7129、YBB00092003-2015

試験用途（抜粋）

• フィルム：各種プラスチックフィルム、複合フィルム、共押出フィルム、メタライズフィルム、アルミ箔ラミネート等の OTR/WVTR 試験。
• 包装：ボトル、パウチ、缶、箱、ドラム等の最終包装の OTR/WVTR 測定（医薬、飲料、食品、化粧品等）。
• シート：PP、PVC、PVDC、金属箔、シリコンウェハ等の試験。
• 拡張用途：キャップ、LCD フィルム、ソーラーバックシート、配管、医療用ブリスター、滅菌被覆材、バッテリーケース等。

主要仕様（抜粋）

• 型式：C401H
• 試験範囲（フィルム、標準面積 50 cm2）：OTR 0.01–200 cc/(m2·day)；WVTR 0.005–50 g/(m2·day)
• 包装レンジ：OTR 0.00005–1 cc/(pkg·day)；WVTR 0.00002–0.25 g/(pkg·day)
• MASK 5 cm2（オプション）：OTR 0.2–2000；WVTR 0.2–500
• 分解能：0.0001（各単位）
• 再現性：OTR 0.01 cc/(m2·day) または 1%（大きい方）；WVTR 0.005 g/(m2·day) または 2%
• 温度範囲：15–50 ℃；変動 ±0.2 ℃
• 湿度範囲：0%、35%–90% ±2% RH
• 試料厚さ：≤ 3 mm；試験面積 50 cm2（10.6 × 10.6 cm）
• キャリアガス：窒素 99.999%（ユーザー供給）；ガス圧 ≥ 280 kPa
• 外形寸法：68 × 40 × 68 cm；質量 75 kg
• 電源：120 VAC ±10% 60 Hz または 220 VAC ±10% 50 Hz
• 標準構成：本体、サンプラー、真空グリース、Φ4 mm ポリウレタン管；オプション：GP-02、ソフトウェア、DataShield™、GMP/CFR21 Part 11対応。
