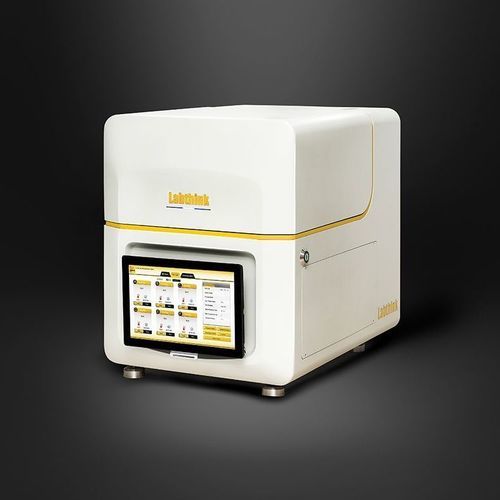

酸素試験機 C406H

流量湿度圧力

C406Hは、クーロン式酸素センサーと特許取得済みの赤外線湿度センサーを組み合わせた、フィルム・シート等のOTR（酸素透過率）およびWVTR（蒸気透過率）を高精度に測定する複合試験装置です。

製品の特長

• OTR/WVTRの複合試験：OTR＋WVTR、OTR単独、WVTR単独の選択が可能で、同一試料上で自動的に順次試験を実施しクロスコンタミネーションを防ぎます。
• クーロン式酸素検出：ppbレベルのクーロン式酸素センサー（ASTM D3985に準拠）による絶対値測定、長寿命、上限超過時のアラーム/保護機能を備えます。
• 赤外線湿度検出：ASTM F1249に準拠した特許IR湿度センサーにより低検出限界かつ非消耗で動作し、自動保護機能を有します。
• 高精度な制御と監視：先進的な試験セル構造と360°空気循環、流量・温度・相対湿度の自動制御、高精度湿度センサーによるリアルタイム監視を実現します。
• 高スループット設計：同一条件下での並列試験を可能にするマルチセル方式（6独立試験室、標準面積50 cm²）。
• 知能的な操作性：Windowsベースの12インチタッチパネルを内蔵。目標条件入力後のワンタッチ開始、自動フード、音/光アラームを搭載。
• 安全性と信頼性：組込み産業用PCによる堅牢な動作と安全なデータ保存、光学センサー等によるインテリジェントな警報機能、世界的ブランド部品の使用。
• 省スペース：従来型の多セル機器と比べコンパクトな設置面積。
• 多機能：プロ用試験モード、OTR/WVTR曲線や係数、温度・湿度曲線の表示、オプションで酸素除去用ガス精製装置を装着可能。

試験原理

• 前処理した試料を試験室間で挟持します。一方に酸素（または制御湿度のガス）、他方に高純度窒素を流します。試料を透過した分子は窒素流により対応するセンサーへ運ばれ、測定濃度から透過率を算出します。

参照規格

• ASTM D3985、ASTM F1307、GB/T 19789、GB/T 31354、DIN 53380‑3、JIS K7126‑2‑B、YBB 00082003‑2015
• ASTM F1249、ISO 15106‑2、GB/T 26253、JIS K7129、YBB00092003‑2015

試験用途

• フィルム：プラスチックフィルム、紙‑プラスチック複合フィルム、二重押出しフィルム、アルミ蒸着フィルム、アルミニウム箔複合フィルム、ガラス繊維/アルミ/箔/紙複合など。
• シート：PPシート、PVCシート、PVDCシート、金属箔、ゴムシート、シリコーンシート等のシート材。

仕様 / 技術仕様

• 型番：C406H
• OTR測定範囲（標準面積50 cm²）：0.02 ～ 200 cc/(m²·day)；小面積マスクにより最大10000 cc/(m²·day)まで拡張可能
• OTR分解能：0.0001 cc/(m²·day)
• OTR再現性：0.02 cc/(m²·day)または1％のいずれか大きい方
• WVTR測定範囲（標準面積50 cm²）：0.02 ～ 40 g/(m²·day)；オプションで最大2000 g/(m²·day)まで拡張可能
• WVTR分解能：0.0001 g/(m²·day)
• WVTR再現性：0.02 g/(m²·day)または2％のいずれか大きい方
• 温度範囲：標準 15 ℃〜50 ℃（カスタムで 5 ℃〜60 ℃対応可）
• 温度変動：±0.15 ℃
• 湿度範囲（標準温度範囲内）：0%、5〜90% ±2%、100% RH
• 試験室数：6独立試験室；標準試験面積：50 cm²
• 試料寸法：4.6” × 4.6”（11.7 cm × 11.7 cm）；試料厚 ≤ 120 mil（3 mm）
• キャリアガス：高純度窒素 99.999% 推奨；酸素 99.5%（ガスは付属しません）
• 要求ガス圧：≥ 40.6 PSI / 280 kPa
• ポートサイズ：1/8インチ金属管（標準付属のPUチューブ Φ6 mm）
• 電源：120 VAC ±10% 60 Hz または 220 VAC ±10% 50 Hz
• 装置寸法（H×W×D）：60 cm × 49 cm × 66 cm（23.6” × 19.2” × 25.9”）
• 重量（正味）：100 kg（220 lbs）
• 拡張/オプション機能：GP‑01 ガス精製ユニット、DataShield™、GMP PC要件、CFR21 Part11（オプション）
• 標準構成：本体、タブレット、サンプラー、真空グリース、Φ6 mm PU チューブ
