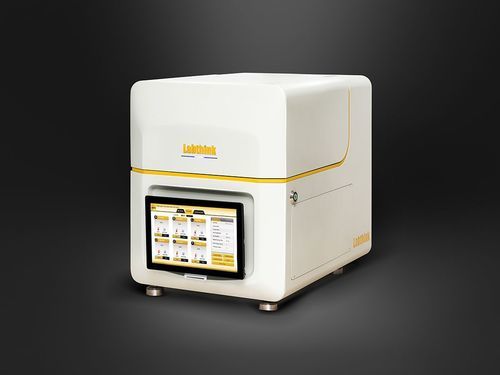

ガス圧力用試験機 C206H

OTR実験用自動

C206Hはクーロン式（等圧法）酸素センサーを採用した酸素透過率（OTR）試験システムで、ASTM D3985に準拠し、フィルム、シート、紙などの包装材料の酸素透過性を自動かつ高精度に測定します。

特徴

• クーロン式センサー: Labthinkのppbレベルクーロン式センサーを搭載し、広い測定レンジを実現。内部標準設計により日常的な較正は不要。従来センサーの約3倍の寿命、オーバーレンジ警告および自動保護機能を備える。
• 高精度データ: ドーム型試験チャンバーと360°循環恒温技術により温度安定性を向上。高精度湿度センサーを内蔵しリアルタイムで湿度を監視・記録。気流、温度、相対湿度を自動制御して測定精度を向上させる。
• 高効率: 標準試験面積50 cm²の独立試験セルを6基搭載し、同一条件で複数サンプルを同時かつ独立に試験可能。自動サンプルクランプにより均一なクランプ力と高い気密性を実現。
• インテリジェント制御: Windows 10搭載12"タッチスクリーンタブレットで直感的に操作可能。自動試験モード（温度・湿度を入力してワンクリックで開始）。試験チャンバーフードは自動開閉し音/光アラートを出す。
• 安全性と信頼性: 産業用コンピュータを内蔵し動作安定性とデータ保存の安全性を確保。インテリジェントな光学センサーとアラート機能、世界的メーカーの高品質部品を採用。
• 省スペース: 従来の6セル機器と比べ幅を約1/3に抑え、ラボスペースを有効活用。
• 拡張機能: プロ用モード（柔軟な制御オプション）と各種曲線出力（OTR、透過係数、温度、湿度）；超広範囲の試験レンジや拡張温度レンジ（オプション）；GP‑01ガス精製器、DataShield™、GMP対応やCFR21 Part11対応のオプション。

試験原理

• 前処理した試料を試験セルに固定し、一方に酸素/空気を流し、他方に高純度窒素を流す。試料を透過した酸素分子は窒素側へ移送され、クーロン式センサーで濃度を解析しOTR等のパラメータを算出する。

適用基準

• ASTM D3985
• ASTM F1307
• GB/T 19789
• GB/T 31354
• DIN 53380-3
• JIS K7126-2-B
• YBB 00082003-2015

用途

• フィルム類: 各種プラスチックフィルム、紙＋プラスチック複合フィルム、共押出フィルム、アルミ蒸着フィルム、アルミ箔、フォイル複合材、強化フィルム等。
• シート類: PP、PVC、PVDCシート、金属箔、ゴムパッド、シリコンウェーハ等のシート材。

仕様（主な仕様）

• モデル: C206H
• 試験レンジ（標準面積50 cm²）: 0.02 – 200 cc/(m²·day)
• 拡張レンジ（カスタム、標準50 cm²）: 0.02 – 400000 cc/(m²·day)
• オプションレンジ（MASK 5 cm² / MASK 1 cm²）: 0.2 – 2000 / 1 – 10000 cc/(m²·day)
• 分解能: 0.01 cc/(m²·day)
• 再現性: 0.02 cc/(m²·day) または 1%（大きい方）
• 試験温度: 15 – 50 °C（5 – 60 °C オプション）
• 温度変動: ±0.15 °C
• 試験湿度: 0% または 5 – 90% RH ±2%（標準温度範囲内）
• 試験セル数: 6独立セル
• 試料サイズ: 4.6" × 4.6" (11.7 cm ×11.7 cm)
• 最大試料厚: ≤ 120 mil (約3 mm)
• 標準試験面積: 50 cm²
• ガス供給（別売）: 窒素 99.999%、酸素 99.5%
• 要求ガス圧: ≥ 40.6 PSI / 280 kPa
• ガスポート: 1/8" 金属チューブ（PUチューブ Ø6 mm同梱）
• 装置寸法: 23.6" H × 19.2" W × 25.9" D (60 × 49 × 66 cm)
• 電源: 120 VAC ±10% 60 Hz または 220 VAC ±10% 50 Hz
• 本体質量: 約 220 lb (100 kg)
• 標準構成: 本体、12"タブレット、サンプラー、真空グリース、PUチューブ Ø6 mm
• オプション/付属品: GP‑01 ガス精製器、エアコンプレッサー、DataShield™、GMP対応、CFR21 Part11対応（オプション）
