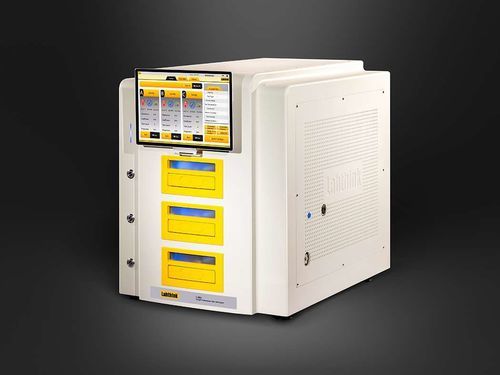

OTR試験機 C203H

校正化学医療機器用

概要
C203H酸素透過率（OTR）試験システムは、クーロメトリー酸素センサーと等圧試験方式に基づく装置で、ASTM D3985に準拠しています。食品、製薬、医療機器、化学、光起電・電子分野向けの薄膜・シート等の中～高バリア材料の高精度OTR測定に対応し、並列試験と自動運転による高いスループットを実現します。

製品特徴

• クーロメトリー酸素センサー
  • Labthink製 ppbレベル検出のクーロメトリーセンサーで極めて低い検出限界。
  • ASTM D3985に準拠した絶対値測定方式で日常的な校正を不要に設計。
  • 従来比で約3倍の長寿命、過限界アラームおよび自動保護機能を搭載。
• 高精度・安定データ
  • 360°空気循環恒温技術により温度安定性を向上。
  • 高精度温湿度センサーでリアルタイム監視・記録。
  • 試験中の流量・温度・相対湿度を自動制御し、再現性は0.01 cc/(m2·day)レベル。
• 効率的な3セル構成
  • 標準50 cm²の独立3セルで並列試験と各試料独立データを取得可能。
  • 同条件下で3試料を同時測定しサイクル当たりの処理数を向上。
  • 自動クランプで一定の締付力と高いシーリング性を確保。
• インテリジェント操作
  • 12インチWindowsタッチパネルで直感的な操作。
  • 自動モード：温度・湿度を入力しワンキーで無人試験を実行。
  • 引出し式テストセルの自動入出力と音・光による通知。
• 安全性と信頼性
  • 産業用組込コンピュータ設計によりシステム障害を低減しデータ保護を確保。
  • 光学センサー等と音・光アラームによる安全運用。
  • 主要部品は国際的に実績のあるメーカー品を採用。
• 機能・オプション
  • プロフェッショナルモードなど研究開発向けの柔軟な制御機能。
  • 出力：OTR曲線、透過係数曲線、温度・湿度曲線。
  • 広い測定レンジと温度範囲（カスタマイズ対応）。
  • オプション：GP-01ガス浄化ユニット（無酸素キャリアガス供給）、DataShield™等。

試験原理

• サンプルを上下のチャンバーに挟み、片側に酸素/空気、反対側に高純度窒素を流す。酸素はサンプルを透過して窒素側に拡散し、キャリアガスによりセンサーへ搬送され酸素濃度が測定される。得られたデータからOTRを算出する。

準拠規格

• ASTM D3985
• ASTM F1307
• ASTM F1927（オプション）
• GB/T 19789
• GB/T 31354
• DIN 53380-3
• JIS K7126-2-B
• YBB 00082003-2015

用途

• フィルム：プラスチックフィルム、紙プラ複合フィルム、共押出フィルム、アルミ箔蒸着フィルム、アルミ箔複合フィルム、ガラス繊維複合等のOTR試験。
• シート：PP、PVC、PVDCシート、金属箔、ゴムシート、シリコンシート等のOTR試験。

仕様（要約）

• モデル：C203H
• 標準試験面積：50 cm²（セル当たり）
• 試験範囲（50 cm²）：0.01–200 cc/(m²·day)；オプション 0.005–200；拡張で最大 400000 cc/(m²·day)
• 代替面積：5 cm²（0.1–2000 オプション）；1 cm²（0.5–10000 オプション）
• 分解能：0.0001 cc/(m²·day)
• 再現性：0.01 cc/(m²·day) または 1%（大きい方）
• 温度範囲：標準 15–50 °C；オプション 5–60 °C；変動 ±0.05 °C
• 湿度範囲：O2側 0%、5–90% ±1%；キャリアガス側 0%、5–90% ±2%
• 試験セル：独立3セル（各50 cm²）
• 試料寸法：4.4" x 4.4" (11.2 cm × 11.2 cm)；厚さ ≤ 120 mil (3 mm)
• ガス仕様：N2 99.999%、O2 99.5%（ガスは購入者手配）
• 空気供給圧：≥ 40.6 PSI / 280 kPa
• 接続：1/8" 金属チューブ
• 外形寸法：約 60 cm × 50 cm × 70 cm
• 電源：120 VAC ±10% 60 Hz または 220 VAC ±10% 50 Hz
• 重量（正味）：約 100 kg (220 lbs)
• 標準構成：本体、タブレット、サンプラー、真空グリース、PUチューブ Ø6 mm
• オプション：GP-01 ガス浄化ユニット、DataShield™、GMP/CFR21 Part11対応オプション、エアコンプレッサー
