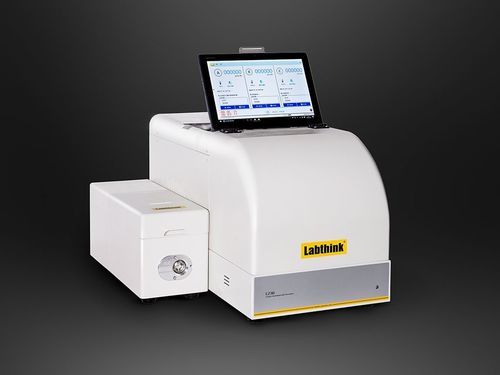

流量試験機 C230H

湿度圧力温度

PERME® C230Hはクーロメトリックセンサー法（等圧法）に基づきASTM D3985準拠で設計された酸素透過率（OTR）試験装置で、遮断性の高い／中程度の材料や完成包装の評価に適しています。

主な利点

• 高精度：特許取得の3セル統合試験ブロック、熱力学・流体力学に基づく設計により各セル間の測定均一性を向上。Labthinkサーモスタットによりブロック温度を精密かつ安定に制御し、各セルに温度・湿度センサーを装備。
• 高効率：3試料を同一条件で同時に測定でき、スループット向上と並列試験に対応。
• 省力化：温度・湿度・流量を自動制御し、オペレータの介入を削減。試験範囲毎の参照フィルム検証が不要。
• 操作簡便：12インチのタッチスクリーン（Windows™ 10）を搭載。自動試験モードで無人高速測定、DataShield™オプションで集中データ管理が可能。

製品の特長

• 3セル統合試験ブロック
  特許設計により3チャンネル間の温度・湿度・流量の均一性を改善し、同時試験をサポート。
• 環境および流量の自動制御
  内部センサーが温度・相対湿度・搬送ガス流量を監視・調整し、安定した試験条件を維持して流量変動による誤差を最小化。
• 柔軟な運用モード
  自動モードは無人の定常試験向け、プロフェッショナルモードは研究用途のカスタムプロトコルに対応。DataShield™オプションでネットワーク連携や多様な出力形式に対応。
• 包装試験とカスタム治具
  オプションでボトル、パウチ、段ボール、ブリスター、チューブなどの完成包装試験用治具や非定型サンプル用アダプタを用意。

用途

• フィルム類：プラスチックフィルム、紙樹脂複合フィルム、共押出フィルム、金属化フィルム、アルミ箔、複合フィルム等。
• シート類：PP、PVC、PVDCシート、金属箔、ゴムパッド、シリコンウェハ等。
• パッケージ：プラスチック、ゴム、紙樹脂複合、ガラス、金属容器の完成包装試験（例：ボトル、パウチ、テトラパック、真空袋、缶、化粧品容器、チューブ、カップ）。
• 拡張用途：キャップ・閉止系、ソーラーバックシート、化粧品チューブ、ブリスターパック、車両用燃料タンク、バッテリー樹脂ケースなど。

技術仕様

• 試験原理：クーロメトリックセンサー法（等圧）—上部チャンバーにO2/空気、下部チャンバーを窒素でパージし、透過した酸素をクーロメトリックセンサーで測定。
• 準拠規格：ASTM D3985, ASTM F1307, ASTM F1927（オプション）, GB/T 19789, GB/T 31354, DIN 53380-3, JIS K7126-2-B, YBB 00082003-2015。
• 試験範囲（標準）：0.01～200 cm3/(m2·day)（換算例：0.0007～12.9 cc/(100in2·day)）；パッケージモード：0.00005～1 cm3/(pkg·day)。
• 分解能：0.001 cm3/(m2·day)。
• 再現性：0.01 cm3/(m2·day) または 2%。
• 試験温度：10～55 °C ±0.2 °C。
• 試験湿度：O2側 0%、5%～90% ±1%、100%；搬送ガス湿度（オプション）0%、5%～90% ±2%。
• 試験チャンバー：3チャンバー（同時3サンプル）；サンプルサイズ：108 mm × 108 mm；厚さ ≤ 3 mm；標準試験面積：50 cm2。
• 搬送ガス：高純度窒素 99.999%（供給別途）；必要圧力 ≥ 0.28 MPa（約40.6 psi）；ポートサイズ：1/8" メタルチューブ。
• オプション：パッケージ試験（最大3 L）、DataShield™、GMP対応コンピュータシステム、CFR21 Part11 対応など。
