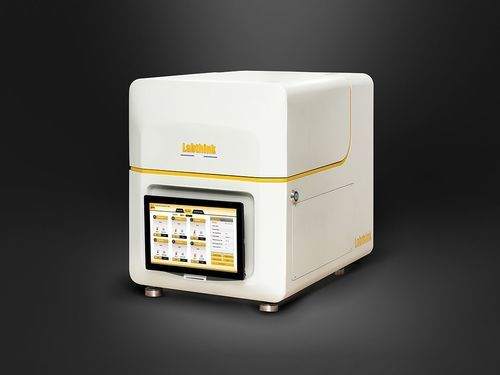

拡散試験機 C106H

溶解性ガス浸過性浸透性

概要

C106H ガス透過性試験システムは、差圧法に基づきプラスチックフィルム、複合フィルム、高遮断性材料、シート、金属箔のガス透過率、溶解度係数、拡散係数、透過係数を温度条件下で測定するための試験装置です。GB、ISO、ASTM 等の国際規格に準拠した試験が可能で、研究開発および試験室向けに設計されています。

製品特長

• 高精度測定
  • ドーム型チャンバーと360°循環恒温技術により温度安定性を向上。
  • 輸入高精度真空センサーにより、0.01～0.09 cm3/m2·24h·0.1MPa 程度の超高遮断性材料の測定が可能。
  • 輸入空気圧制御システムおよび真空ポンプ（0.2 Pa まで）により低故障率、高気密性、自動真空制御を実現。
  • 高精度自動圧力補償により差圧変動を 0.2 kPa 未満に抑制。
  • 高圧チャンバー圧力は 10 kPa～210 kPa の範囲で設定・維持可能。
• 高効率
  • 標準 6 セル（試験面積：38.48 cm2）により、同条件で 6 試料を同時測定し独立した結果を取得可能。
  • 中低・高遮断性材料ともに試験時間を短縮（目安：真空化時間含め通常 4 時間未満、材料により異なる）。
  • 自動サンプルクランプにより均一なクランプ力と高気密性を確保。
• インテリジェント制御
  • 12" タッチスクリーンタブレット（Windows）で操作が簡便。自動試験モードにより温度・湿度を入力してワンクリックで試験を開始。
  • 自動開閉のチャンバーカバーおよび音声・光によるアラート。安全性に配慮したセンサーを搭載。
• 安全性と信頼性
  • 専用産業用コンピューターを内蔵しシステム信頼性とデータ保存の安全性を確保。信頼性の高い部品を採用。
• 省スペース・多機能
  • 従来の 6 セル機器と比べてコンパクト。プロフェッショナルモードやカスタマイズ可能な試験レンジ、危険ガス試験（H2、CH4 等）の対応が可能（要相談）。

試験原理

前処理した試料を試験セルに取り付け、上側（高圧）と下側（低圧）のチャンバー間で密閉バリアを形成します。低圧側を真空にした後、高圧側に試験ガスを導入して一定の差圧を発生させます。低圧チャンバー内の圧力変化を解析してガス透過率等を算出します。

準拠規格

• ISO 15105-1
• ISO 2556
• GB/T 1038-2000
• ASTM D1434
• JIS K7126-1
• YBB 00082003

適用分野

• フィルム類：各種プラスチックフィルム、紙・プラスチック複合フィルム、共押出しフィルム、アルミニウム蒸着フィルム、アルミフォイル複合フィルムなどのガス透過試験。
• シート：PP、PVC、PVDC シート、金属箔、ゴムパッド、シリコンウェハー等のシート素材の試験。

仕様（主要仕様）

• 型式：C106H
• 試験範囲（cm3/m2·24h·0.1MPa）：0.01 – 50,000
• 分解能（透過率）：0.001 cm3/m2·24h·0.1MPa
• 試験温度：標準 15–50 ℃；オプション 5–60 ℃
• 温度分解能：0.01 ℃
• 温度変動：±0.15 ℃
• 試験湿度：標準 0%RH；カスタム 5–90% ±2%
• 真空分解能：0.01 Pa
• 真空精度：±0.2%（フルスケールの1%–100%）
• チャンバー真空度：≤ 10 Pa
• 圧力制御範囲：10 kPa – 210 kPa（調整可能）
• 圧力変動：0.2 kPa
• 試験ガス圧（最大）：79.7 PSI / 550 kPa
• ポート径：Φ6 mm（PU チューブ）
• 試験セル数：6 セル
• サンプルサイズ：4.6" × 4.6"（11.7 cm × 11.7 cm）
• 最大サンプル厚：≤ 120 mil（約 3 mm）
• 標準試験面積：38.48 cm2
• 適用ガス：O2、N2、CO2 等（供給は含まれません）
• 外形寸法（H×W×D）：60 cm × 49 cm × 66 cm（23.6” × 19.2” × 25.9”）
• 電源：120 VAC ±10% 60 Hz / 220 VAC ±10% 50 Hz
• 重量（正味）：約 100 kg（220 lb）

構成とオプション

• 標準構成：本体、真空ポンプ、12" タブレット、サンプラー、真空グリース、Φ6 mm PU チューブ。
• オプション：エアーコンプレッサ、CFR21 Part11、GMP 対応コンピュータシステム要件、DataShield™。

重要な注意事項

供給ガス（コンプレッサ/圧力）はお客様側で準備してください：ポート Φ6 mm、必要圧力 ≥ 79.7 PSI / 550 kPa。危険ガス試験は追加のカスタマイズと安全対策が必要です。
