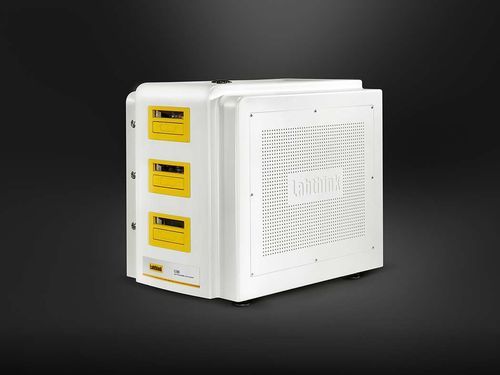

圧力試験機 C130H

制御温度拡散

C130H は差圧法に基づくガス透過率測定装置で、プラスチックフィルム、複合フィルム、高バリア材料、シート、金属箔のガス透過率、溶解度係数、拡散係数および透過係数を制御温度下で高精度に測定します。研究開発、品質管理、規格試験向けに設計された工業用試験機です。

製品特長

• 構造と操作
  • ポップアップ引き出し式の試験セルによりサンプルの安全かつ効率的な取扱いが可能
  • 均一な力での自動サンプルクランプにより再現性を確保
  • 安定性の高い輸入部品を採用
  • ワンボタン起動と自動停止を備えたインテリジェント試験モード（試験温度は事前設定）
  • パラメータを柔軟に設定できる科学研究モード
• 精度と効率
  • 超高バリア材料の測定が可能な高精度真空センサー（0.01–0.09 cm3/m2·24h·0.1MPa）
  • 自動制御可能な輸入空気圧制御システムおよび真空ポンプ（0.2 Paまで）
  • 試験時間の目安: 低～中バリア材料は4時間未満、高バリア材料は8時間未満（排気時間含む）
  • 3つの独立試験セルにより個別結果と試料の交換が可能
• 温度・圧力制御
  • 360°循環恒温技術により温度変動を±0.05°C以内に維持
  • 差圧安定化のための圧力補償技術（圧力変化 < 0.2 KPa）
  • 試験圧力は10 KPa～210 KPaで制御可能
• 機能とカスタマイズ
  • 単体ガスおよび混合ガスに対応。可燃性・爆発性・有毒ガスの試験は安全対策とカスタマイズが必要
  • 試験ガスの自動湿度制御はオプション（加湿器のカスタマイズが必要）
  • 極端温度での外挿に対応するデータ補正機能と迅速校正用の基準フィルムポート
  • 温度・圧力検証用の校正ポートを装備し、差圧法の基準に準拠
• 組み込みコンピュータ制御
  • 機器とソフトが統合された設計により外部PC依存を低減しデータセキュリティを向上
  • Windowsインターフェース、マウス・キーボード・モニター操作に対応
  • 4つのUSBポートと2つのEthernetポートを備え、オプションでGMPコンピュータおよびDataShieldを選択可能

試験原理
前処理した試料を高圧室と低圧室の間に密着させてセルに装着する。低圧室を排気した後に高圧室へ試験ガスを導入して一定の圧力差を作る。高圧側から低圧側へ透過したガスによる低圧室の圧力変化を監視し、透過率・拡散係数・溶解度係数を算出する。

試験規格

• ISO 2556
• ISO 15105-1
• GB/T 1038-2000
• ASTM D1434
• JIS K7126-1
• YBB 00082003

用途

• フィルム類: プラスチックフィルム、複合フィルム、紙・プラスチックラミネート、共押出しフィルム、アルミニウム蒸着フィルム、アルミ箔
• シート類: エンジニアリングプラスチック、ゴム、建材（例: PP、PVC、PVDC）
• ガス: O2、CO2、N2、空気、He など。危険ガスはカスタマイズで対応
• 生分解性フィルム、航空宇宙材料（例: ヘリウム透過試験）、紙・段ボール、被覆フィルム、ガラス繊維布、化粧品チューブ、ゴムシート

構成

• 標準: 本体、モニター、キーボード、マウス、丸型サンプルカッター、真空グリース、高速定量濾紙、真空ポンプ、Φ6 mm PUチューブ（3 m）
• オプション: GMPコンピュータシステム、DataShield、エアコンプレッサー

注意事項

• ガス供給ポートはΦ6 mm PUチューブを使用するため、ガス供給は顧客手配が必要です。
• 一部機能（加湿、危険ガスの試験）はカスタマイズと安全対策が必要です。

技術仕様

• 試験範囲（透過率）: 0.01 ～ 50,000 cm3/m2·24h·0.1MPa
• 測定分解能（透過率）: 0.001 cm3/m2·24h·0.1MPa
• 温度範囲: 10°C ～ 50°C（室温23°C基準）
• 温度分解能: 0.01°C; 変動: ±0.05°C; 精度: ±0.3°C（キャリブレーションポート）
• 真空分解能: 0.01 Pa; 試験室真空: < 10 Pa
• サンプルサイズ: Φ97 mm; 試験面積: 38.48 cm2
• サンプル数: 標準3セル（カスタマイズ可）
• 試験ガス: O2、N2、CO2（ガスは付属しません）；加湿はオプション
• 試験圧力: 10 KPa ～ 210 KPa
• ガス供給圧: 0.5 MPa ～ 0.6 MPa
• ポートサイズ: Φ6 mm PUチューブ
• 外形寸法: 710 mm × 350 mm × 630 mm
• 電源: 220 VAC ±10% 50Hz / 120 VAC ±10% 60Hz
• 質量: 約100 kg
