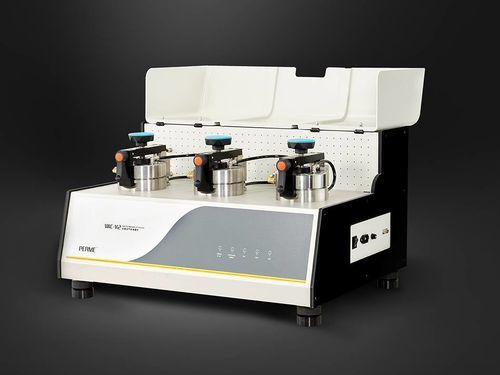

圧力試験機 VAC-V2

拡散溶解性浸透性

VAC-V2は差圧法に基づくラボ用装置で、フィルム、複合フィルム、高バリア材料、シート、アルミ箔などのガス透過率および派生するバリア特性（溶解係数、拡散係数、透過係数）を高精度に測定します。

主な製品特性

• 1回の測定でガス透過率と溶解・拡散・透過係数を取得。
• 3検体同時測定が可能で、各検体は独立した結果を得られます。
• 温度5°C～95°C（±0.1°C）、湿度0%RHまたは5%～90%RH（自動加湿オプション15°C～40°C）を広範囲・高精度で制御。
• 比例モードと標準モードの2種類の試験モードを搭載。高透過性材料向けに測定レンジを拡張可能。
• データフィッティング機能により極端条件下や温度変化時でも信頼できる評価を実現。
• 有毒・可燃性・爆発性ガスの試験に対応可能（カスタマイズ要）。PC制御の自動試験、RS232ポート、Lystem™対応。
• 高速較正用リファレンスフィルム付属。

試験原理
事前調整した試料をガス拡散セルで2つのチャンバー間に設置し、低圧側を排気した後に高圧側へガスを供給して一定の圧力差を作ります。高圧側から低圧側へのガス透過に伴う低圧チャンバー内の圧力変化を監視し、透過率および派生パラメータを算出します。

適合規格

• ISO 15105-1
• ISO 2556
• GB/T 1038-2000
• ASTM D1434
• JIS K7126-1
• YBB 00082003

用途

• フィルム類
  プラスチックフィルム、複合フィルム、紙プラスチック複合フィルム、共押出しフィルム、アルミ蒸着フィルム、アルミホイル等。
• シート類
  エンジニアリングプラスチック、ゴム、建材（例：PP、PVC、PVDC）。
• 試験ガス
  O2、CO2、N2、空気、He 等（ガスは別途供給）。
• 特殊用途
  生分解性フィルム、塗装被覆基材、航空宇宙素材（ヘリウム試験）、化粧品用チューブ、ゴムシート、紙・段ボール包装等。

技術仕様

• 試験範囲（標準）：0.05～50,000 cm3/m2·24h·0.1MPa；拡張時 ≥500,000 cm3/m2·24h·0.1MPa。
• 同時サンプル数：3（独立結果）。
• 真空分解能：0.1 Pa；試験室真空度 < 20 Pa。
• 温度範囲：5°C～95°C；精度 ±0.1°C。
• 湿度：0%RH または 5%～90%RH；湿度精度 ±1%RH；自動加湿オプション 15°C～40°C。
• 試料サイズ：Φ97 mm；試験面積：38.48 cm2。
• 試験ガス：O2、N2、CO2（供給なし）。
• 試験圧力：10～200 kPa；ガス供給圧：0.4～0.6 MPa；ポートサイズ：Φ6 mm（PUチューブ）。
• 外形寸法：760×575×450 mm（L×W×H）；電源：220 VAC 50 Hz / 120 VAC 60 Hz；本体重量：約88 kg。
• 標準構成：本体、恒温制御装置、専用ソフト、丸型サンプルカッター、真空グリース、定量ろ紙、輸入真空ポンプ。オプション部品あり。
• 注意：ガス供給と蒸留水はユーザーでご用意ください；ガスポートはΦ6 mm PUチューブ。
