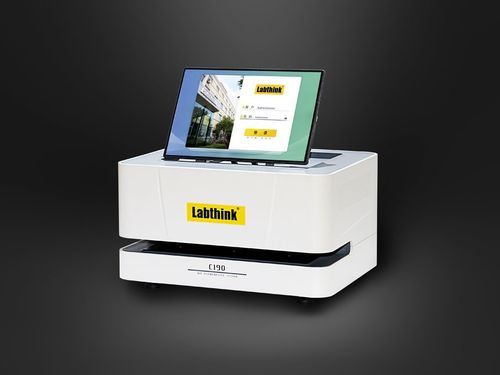

空気流量試験機 C190H

ガス浸過性浸透性圧縮空気用

C190H 空気透過性試験機は体積法を採用した全自動の通気性（ガス透過性）試験装置で、電池用隔膜や通気性フィルム、各種ポリマー素材、タバコ用紙などのガス透過性評価に適しています。高精度な圧力制御と3セル設計により、効率的かつ再現性の高い測定を実現します。

製品の主な特長

• 全自動で高精度なボリューム方式：従来の手動式スライドシリンダー法に代わり、試料を通過するガス量を全自動で測定。
• 高精度圧力制御：全自動高精度圧力制御技術により0.01 kPa以上の圧力精度を実現し、ソフトウェアで試験圧力を設定可能。
• フレキシブルで効率的な3セルデザイン：3つの独立試験セルにより1回で3試料を同時計測可能。3セル独立/合同試験、及び高速テストモード（3セル合計テスト時間を11分に短縮）に対応。
• 自動クランプ（空気圧）：空気圧による自動クランプで安定したクランプ力と優れた密閉性、ピンチ防止設計による安全操作。
• インテリジェントコントロール：12インチWindowsタブレット搭載およびLabthink産業用コンピュータを採用し、システム信頼性とデータ保存の安全性を確保。
• 高品質構成部品：コアセンサーや空圧制御は世界的に有名なメーカー製を採用し、低故障率・長寿命。
• 試験環境の自動検出・記録：温度・湿度の自動検出と試験条件の自動記録。
• 多単位表示対応：s/100mLやum/(Pa・s)など複数単位表示に対応し、異なる規格に適合。
• ソフトウェア機能：多段階の権限管理や監査追跡機能（オプション）をサポート。

試験原理

• 温度・湿度・気圧の試験条件下で、1.21 kPaの圧力差において100 mLの空気が面積6.45 cm²のダイアフラムを通過するのに要する時間を測定する体積法に基づく。

参照規格

• ISO 5636
• TAPPI T460
• GB/T 36363-2018
• GB/T 458-2008
• GB/T 23227
• GB/T 12655

アプリケーション

• 電池の隔膜、通気性フィルム、関連するポリマー製品などのガス透過性評価。
• タバコの紙などのガス透過性評価（カスタマイズ対応可）。

製品構成（標準／オプション）

• 標準構成：機器本体、タブレット、業務用ソフト、Φ6mmのウレタンパイプ。
• オプション：CFR21 Part11、GMPコンピュータシステム要件、DataShield™（データ保護システム、別売）。

注意

• 装置の圧縮空気入口はΦ6mmのポリウレタンパイプ（圧力は87 PSI / 600 kPa）で、空気源はユーザー側で用意する必要があります。

Caractéristiques / spécifications techniques

• 表1：テストパラメータ（モデル：C190H）
• 試験範囲（s/100 mL）：30～1500
• 試験範囲（um/(Pa・s)）：0.1～4
• ボリューム解像度：0.001 mL
• ボリューム精度：1%
• 圧力レンジ：0～2 kPa
• 圧力精度：0.01 kPa
• 拡張機能：DataShield™（オプション）、GMPコンピュータシステム要件（オプション）、CFR21 Part11（オプション）
• 表2：技術仕様
• テストセルの数：3セット
• 試験片サイズ：≧ 2×2（6cm×6cm）
• 試験片の厚さ：≦120 mil（3 mm）
• テストエリア：1インチ（6.4 cm²）
• ガス仕様：乾燥空気（空気源はユーザー用意）
• インターフェースサイズ：Φ6 mm ポリウレタンパイプ
• 寸法：23.6インチ（高さ）×19.6インチ（幅）×27.5インチ（奥行き） （25 cm × 44 cm × 35 cm）※ページ表記に併記の寸法情報を記載
• 電源：AC120V±10% 60Hz / AC220V±10% 50Hz（いずれか一方）
• 正味重量：24 kg
