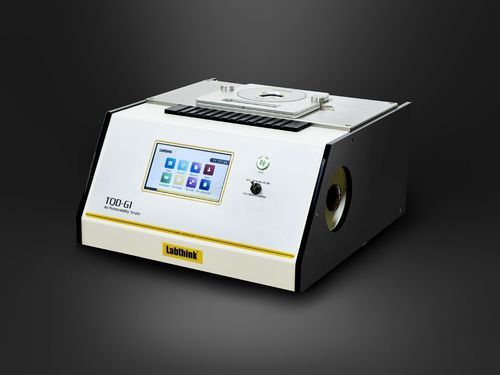

制御試験機 TQD-G1A

空気流量浸透性圧縮空気用

概要

TQD-G1A空気透過性試験機は、自動車内装材や各種多孔質材料の空気透過性および空気抵抗を測定し、品質管理や実用要件に対応するための試験装置です。対象材料例：ポリウレタンフォーム、PVC、レザー、繊維、不織布、分離膜、スポンジ、カーペット、紙など。

製品の特長

• 測定方法を2種類選択可能：定圧差（方法B）および定流量（方法A）。
• 高精度の電子式気流・圧力センサーにより信頼性の高い試験データを取得。
• 輸入品のメンテナンスフリー真空ポンプを内蔵し、気流の安定性を向上。
• プロ仕様のサンプル治具と空圧クランプにより一定のクランプ力で安全かつ短時間での作業が可能。
• 7インチカラー工業用タッチスクリーンとデスクトップ式操作画面により直感的な操作が可能。
• カレンダー機能、多言語切替、階層的な権限管理を搭載。
• 試験結果の出力・長期保存用にニードルマイクロプリンターをオプションで装着可能。
• データ転送用にRS232インターフェースをオプション提供。

試験原理

• 方法A：一定の流量をサンプルに垂直通過させ、発生する圧力差を測定して気流抵抗等を算出します。
• 方法B：サンプルに一定の圧力差を与え、定められた面積を一定時間で通過する空気量を測定して空気透過率等を算出します。

基準規格

• ISO 9237; ISO 4638; ISO 5636; GB/T 10655; GB/T 5453; GB/T 4689.22; GB/T 13764; ASTM D737; TAPPI T460; JIS P8117。

適用分野

• 基本的な用途

  • 自動車内装材：ポリウレタン、PVC、レザー、繊維、不織布等の通気性および空気抵抗の測定。
  • 高分子多孔質弾性材料：スポンジ等の通気性測定。
  • テキスタイル：布・不織布等の透気性試験。
  • レザー製品：革素材の通気性試験。
• 拡張用途

  • 紙製品：ティッシュ、トイレットペーパー等の通気性試験。
  • マスク：各種マスクの換気抵抗や圧力差試験。

技術仕様

• 試験パラメータ（TQD-G1A）：差圧範囲 0～1000 Pa; 差圧分解能 0.1 Pa; 差圧精度 0.25%; 流量測定範囲 0～30 L/min; 流量分解能 0.1 L/min; 流量精度 2%。
• 技術的詳細：試験セル数：1; 試料サイズ：2" x 2" (5 cm × 5 cm); 試料厚さ：≤40 mil（約1 mm）; 試験面積：20 cm²（他サイズはカスタム可）; ガス仕様：クリーンな圧縮空気（空気源はユーザー提供）; 推奨空気圧：72.5 PSI / 500 kPa（注：入口は ≥79.7 PSI / 550 kPa を必要とする場合があり、推奨出口流量 >120 L/min）; 接続サイズ：Φ8 mm ポリウレタンチューブ; 寸法：12" H × 18" W × 20" D (30 cm × 46 cm × 52 cm); 電源：120 VAC ±10% 60 Hz または 220 VAC ±10% 50 Hz; 正味重量：55 lbs（約25 kg）。
• 製品構成：標準構成：本体、フィクスチャ1セット、Φ8 mm ウレタンチューブ。オプション：PCソフトウェア、エアコンプレッサー。エアー源はユーザーが用意してください。
