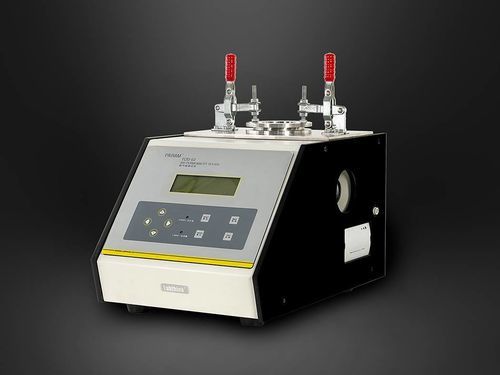

制御試験機 TQD-G1

空気流量浸透性実験用

TQD-G1は、車両内装材などに使用される装飾用および多孔質材料（ポリウレタン、発泡プラスチック、PVC、皮革、繊維、不織布、スポンジ、紙）の通気性を測定するための試験装置です。材料の物理特性を評価して用途要件への適合性を確認できます。

製品特性

• 世界の自動車メーカーの要件に基づき設計。
• 2つの試験モード：一定圧力差で流量を測定する方法（方法A）または一定流量で圧力差を測定する方法（方法B）。
• 気流および圧力用の高精度電子センサーを搭載し、試験データの精度を確保。
• LCDメニュー表示とPVC操作パネルを備えたマイコン制御で操作と表示が容易。
• 小型プリンターおよび標準RS232ポートを装備し、PC接続とデータ転送が可能。

試験原理

• 方法A
  試料に垂直方向の一定気流を通し、圧力差を測定して通気性を求める。
• 方法B
  試料両面に一定の圧力差を与え、定められた時間内に定義領域を通過する気流を測定して通気性を求める。

適用規格

• ISO 9237
• ISO 4638
• ISO 5636
• GB/T 10655
• GB/T 5453
• GB/T 4689.22
• GB/T 13764
• ASTM D737
• TAPPI T460
• JIS P8117

用途

• 基本用途

  • 自動車用装飾材料
    車両内装材として使用されるポリウレタン、PVC、皮革、繊維、不織布の通気性試験。
  • 弾性・多孔質高分子材料
    スポンジ等の通気性試験。
  • 繊維
    布地や不織布の通気性試験。
  • 革
    革素材の通気性試験。
• 拡張用途

  • 紙
    ティッシュやトイレットペーパーなど紙材料の通気性試験。

特長 / 製品仕様（主な項目）

• 型番：TQD-G1
• 圧力差試験範囲：0 ~ 1000 Pa
• 流量試験範囲：0 ~ 30 L/min
• サンプルサイズ：方法A: 52 mm x 52 mm；方法B: Φ12 mm ≤ D ≤ Φ71 mm
• ポートサイズ：Φ8 mm PUチューブ
• 外形寸法（L×W×H）：502 mm × 334 mm × 298 mm
• 電源：220 VAC 50 Hz / 120 VAC 60 Hz
• 本体質量：約27 kg
• 標準構成：本体、マイクロプリンター、クランプ、丸型サンプルカッター、真空ポンプ（輸入品）
• オプション：専用ソフトウェア、通信ケーブル、カスタムクランプ
