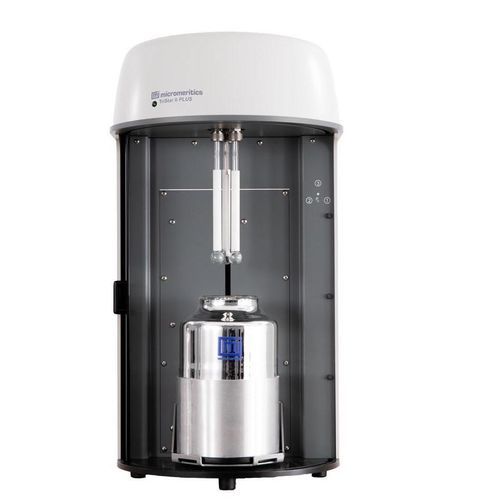

表面検査分析装置 TriStar II Plus

卓上

概要
TriStar II Plus（Micromeritics）は、迅速で高スループットの解析を目的とした全自動BET比表面積測定装置です。3つの独立した解析ポートにより同時測定が可能で、研究用途および日常の品質管理に必要な精度とデータ処理機能を維持しつつ、ラボの処理能力を向上させます。

主な特徴

• 3つの解析ポートが同時かつ独立に動作し、BET比表面積測定を3件で20分未満に完了できます。
• 高精度のガス管理を実現する専用マニホールド設計。
• 飽和圧Poを連続的に測定する専用Poポートを標準装備。Poは手動入力、連続測定、または試料上で取得可能です。
• 等温ジャケットにより試料管およびPo管に沿った一定の熱プロファイルを維持します。
• Dewar設計により最大40時間の連続温度制御が可能です。
• 吸着ガスの選択肢：窒素、アルゴン、CO2、軽質炭化水素。適切なポンプを使用すれば酸素も可。
• Micromeritics MicroActiveソフトウェアによるインタラクティブなデータ処理、機器制御、BET／t‑Plot／Langmuir／DFT／NLDFTなどのモデル化機能。

用途

• 積層造形（AM）：焼結速度や製品特性に関する比表面積と多孔性の評価。
• カーボンブラック：比表面積は性能や摩耗特性に関連。
• 吸着材：比表面積、総孔容、孔径分布は品質管理や分離プロセス開発に重要。
• 触媒：活性表面積と孔構造が反応速度や選択性に影響。
• ナノチューブ：比表面積と微孔により貯蔵容量を推定。
• 活性炭：蒸気／溶媒回収や汚染制御向けに最適化。
• セラミックス：比表面積と多孔性が硬化、接着、最終特性に影響。
• 塗料・コーティング：顔料／充填剤の比表面積が光沢、質感、付着性に影響。
• 電池・燃料電池：比表面積と多孔性の最適化により蓄積と発電性能を向上。
• 地球科学：流体貯留や採取可能性に関する多孔性評価。
• 医薬品：精製、調製、混合、打錠、溶解性、バイオアベイラビリティへの影響評価。

ソフトウェアおよび高度解析
Micromeritics MicroActiveソフトウェアはインタラクティブなデータ処理、装置制御、モデリング機能を提供します。選択可能なデータ範囲、等温線の対話型表示、BET／t‑Plot／Langmuir／DFT計算、NLDFTを用いた拡張孔解析、および吸着データと水銀ポロシメトリーの重ね合わせをサポートします。

アクセサリおよび試料前処理

• 処理能力最適化のため推奨される試料前処理システム（例：FlowPrep、VacPrep、Smart VacPrep、LN2移送システム）。
• 複数独立ステーションを備えた前処理システムにより、前処理が解析のボトルネックにならない構成が可能です。

マニュアルとドキュメント

• TriStar II Quick Start Guide
• TriStar II Plus Operator Manual
• MicroActive Software Quick Start Guide
• ソフトウェア／ファームウェア更新（例：MicroActiveバージョン）

技術仕様

• 圧力測定 — 絶対：範囲 0 ～ 950 mmHg；分解能 約0.05 mmHg；精度 フルスケールの±0.1%以内；直線性 < ±0.1% スパン。
• 圧力測定 — 相対：P/P0 範囲 0 ～ 1.0；分解能 < 1×10⁻4。
• 解析：比表面積 0.01 m²/g（N2）から、0.001 m²/g（Kr）から。総表面積 0.1 m²（N2）から、0.01 m²（Kr）から。孔容 4 × 10⁻6 cm³/g から。Dewar継続時間 最大約40時間。ガス消費量 最大300 cm³ STP／ポート。
• 吸着ガス：窒素ユニットはN2、Ar、CO2およびその他の非腐食性ガスや軽質炭化水素蒸気をサポート。酸素は適切な真空ポンプ使用時のみ。クリプトンユニットは同等で、低圧でのKr分析に対応。
• マニホールド温度：精度 ±0.25 °C；分解能 約0.1 °C。
• 真空システム：窒素ユニットは約20 × 10⁻3 mmHg以上の到達度が必要（油式またはオイルフリーのポンプ可）。クリプトンユニットは1 × 10⁻3 mmHg（オイルフリーポンプ必須）。
• 動作環境：動作温度 10～35 °C；保管 0～50 °C。湿度 20～80% 相対、結露しないこと。屋内使用のみ；高度 最大2000 m；汚染度 2。
• 物理寸法：高さ 74 cm；幅 40 cm；奥行 51 cm；重量 37 kg。
• 電気：電源電圧 100–240 V~；消費電力 150 VA 最大；周波数 50/60 Hz；過電圧カテゴリ II。
• ソフトウェア：Micromeritics MicroActive により、インタラクティブなデータ処理と高度なモデリング（NLDFT、オーバーレイ）をサポート。
