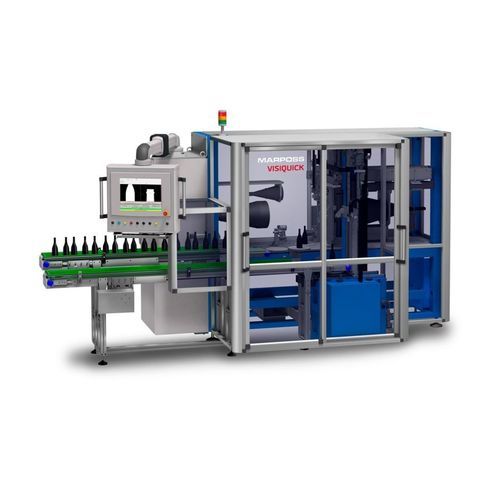

光学式検査システム VISIQUICK™

自動PCにより制御可能コンピュータ制御

製品概要
VisiQuick™ は、さまざまなサイズ・形状・色のガラス容器をサンプルベースで寸法・幾何学的に検査するためのフレキシブルな検査システムです。ラボまたは製造ライン近傍（コールドエンド）に設置可能です。

製品説明

• VisiQuick™ は、用途に応じて構成可能な1台または複数のモジュール式測定ステーションで構成されます。
• 外形寸法測定ステーション：テレセントリックレンズとコリメート照明を備えた高解像度カメラ1～2台により、全高、垂直性、曲がりネック、口部の平行性、ボディパラメータ（直径、非円形容器の長短辺および対角、特定直径での高さ等）および各種フィニッシュの仕上げパラメータ（直径、高さ、角度、半径等）を測定します。
• 内径およびプロファイル測定ステーション：回転/移動式ボアゲージにより、口部の内径およびプロファイルを動的に測定します。
• 重量およびプッシュアップ測定ステーション：産業用秤と超音波センサを同一ステーションに統合しています。
• 壁厚測定ステーション：クロマティックコンフォーカル技術に基づく局所的な壁厚マッピングを行います。
• ラベリング部プロファイル測定ステーション（特許出願中）：容器のラベリング領域の窪みや膨らみを検出・測定する光学システムです。

導入メリット

• 堅牢な機械構造：アルミプロファイルを使わない鋼製フレームにより、測定の安定性と再現性を確保します。
• フレキシビリティ：容器変更時にコンベアやピック＆プレース、測定ステーションの治具替えが不要です。
• モジュール性とアップグレード性：後付けで測定ステーションを追加可能です。
• カスタマイズ可能なソリューション：顧客要件に応じたカスタマイズ対応が可能です。
• 豊富な測定アルゴリズムライブラリ：既存アルゴリズムを利用でき、顧客ニーズに合わせた開発も可能です。
• Industry 4.0 対応：生産監視システムおよびデータシステムとの完全な互換性を備えます。
• 直感的な HMI：産業用PC上のソフトウェアが明快で使いやすいユーザーインターフェースを提供します。

特性 / 技術仕様

• 測定可能容器寸法：全高 ≤ 435 mm；ボディ直径または対角 ≤ 190 mm。
• 内径：13～50 mm（上端からの測定深さ最大100 mm）。その他レンジは要相談。
• プッシュアップ：≤ 60 mm。
• 重量：≤ 2 Kg。
• 壁厚：≤ 8 mm。
• ラベリング部プロファイル：検査高さ ≤ 200 mm。
• 処理能力：機種およびステーション構成により異なるが、最大120容器/時。
• 基準上の再現性：< 0.01 mm。
• 精度：公差の < 10%。
