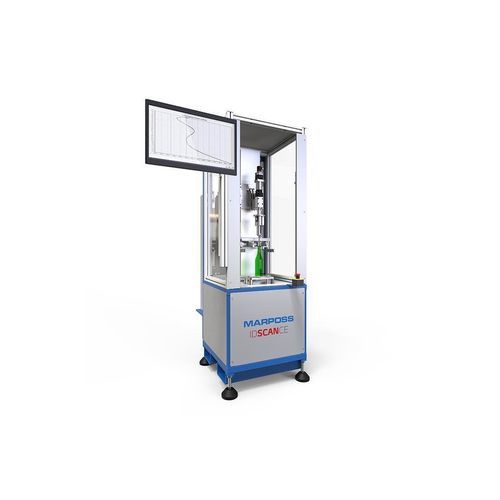

半自動検査システム ID SCAN™

ボトル用独立型

製品概要
ID SCAN™ は、ガラス瓶の孔径（ボア）と内部プロファイルを、機械的な治具交換なしでサンプル単位に自動的に測定する半自動ベンチです。

バージョン

• ID SCAN™ CE：コールドエンド、品質管理ラボまたは生産環境での使用向け。
• ID SCAN™ HE：ホットエンド（焼きなまし前）での使用向け。ホットエンドの環境に耐える追加機能を備え、非強化ガラス瓶の測定も可能です。

概要説明
測定対象の瓶は手動で装填され、測定サイクルは完全自動で実行されます。測定は、垂直移動可能な回転ステージに取り付けられた単点接触式タクタイル（接触）ボアゲージで行われます。

測定可能な項目

• 孔径（ボア直径）：1箇所または複数のプログラム可能な深さで測定（測定可能な孔径数に制限なし）。
• 内部プロファイル：垂直方向のプロファイルを測定し、グラフィック表示を提供。

メリット

• 高精度：単点接触のタクタイルゲージにより高精度な測定を実現。
• 包括的：複数深さでの径測定と実際の孔形状の視覚表現を提供し、スキャン領域の径変化をグラフで示します。
• 柔軟性：機械的な治具交換が不要。
• MES対応：一般的なManufacturing Execution Systems（例：Vertech SIL™ 等）と完全統合。ID SCAN™ はMESから測定対象の記事レシピ情報を受信し、測定結果（金型単位）をMESへ送信します。ID SCAN™ 側でのオペレータによるプログラミングは不要です。
• 操作が簡単。

技術仕様

• 電源：220 - 240 V AC
• 測定可能容器 外形寸法：高さ 70 - 435 mm； 本体外径（または非円形容器の場合は対角）≤ 190 mm
• 測定可能な孔径およびプロファイル範囲：13 - 45 mm（最大深さ 70 mm）
• 測定の再現性（マスター上で評価）：≤ ±0.01 mm
• 測定時間：30 秒～（測定する孔径やプロファイル数に依存）
• 動作周囲温度：ID SCAN™ CE：< 40°C； ID SCAN™ HE：< 50°C
