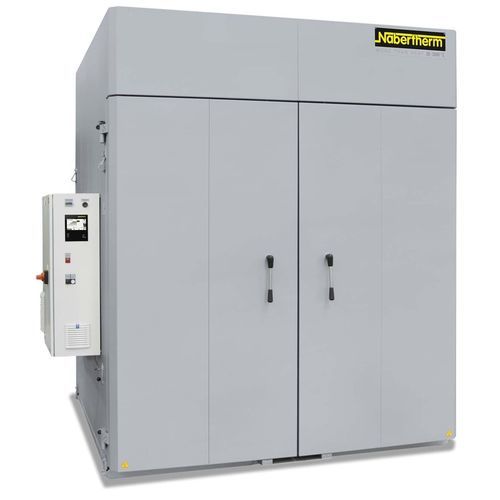

焼戻しオーブン KTR series

熱処理乾燥クリーンルーム用

概要
KTRシリーズのチャンバー型乾燥炉は、充填物に対する 260 ℃ までの多様な乾燥プロセスや熱処理に適しています。高性能空気循環により、有効空間内の最適な温度均一性が達成されます。幅広い付属製品により、チャンバー型乾燥炉は異なるプロセス要求にも個別に対応できます。

製品の詳細
KTRシリーズは電気加熱（クロムヒーターを統合した加熱レジスタ）またはガス加熱（吸気経路に熱風をブローする直接または間接ガス加熱）を採用可能で、DIN 17052-1 に準拠した +/- 3 °C に達する温度均一性（搬入路なしの機種）を実現します。高品質断熱材（人体に対して発がん性の疑いのあるケイ酸アルミニウムウールは不使用）で外壁温度上昇を抑え、迅速な乾燥プロセスに対応する高い空気交換率を持ちます。標準でタッチスクリーン操作のコントローラー（B500、4セグメント×5プログラム）を装備し、プロセスデータの記録やオプションでの監視ドキュメンテーションが可能です。

標準タイプ

• 最高温度 260 °C
• 電気加熱（クロムヒーターを統合した加熱レジスタ）またはガス加熱（吸気経路に熱風をブローする直接または間接ガス加熱）
• DIN 17052-1 に準拠した +/- 3 °C に達する温度均一性（搬入路なしの機種）
• 高品質の金属綿による断熱により、外壁温度は周囲温度より 25 °C 以内に保持
• CLP 規則に基づき人体に対する発がん性がないと分類されている断熱材のみを使用
• 迅速な乾燥プロセスに対応した高い空気交換率
• KTR 2300 以降は両開きドア
• 停止温度を調節できる温度リミッターで炉とチャージを過熱から保護
• タッチスクリーン操作のコントローラー B500（それぞれ 4 つのセグメントのある 5 つのプログラム）
• 使用は取扱説明書の枠内における規定どおり
• NTLog Basic によるプロセスデータを USB スティックに記録（ナーバサーム コントローラー用）

付加装置

• 直接または間接ガス加熱
• チャージ用リフト（乾燥器にチャージを装入する台）
• 両面からチャージまたは放出炉として使用するための背面の追加扉
• 急速冷却システム（手動または排気フラップのモーター駆動）
• プログラム制御で開閉する排気ハッチ
• 定期的な空気循環（軽量・繊細なチャージ向け）
• サイトガラスおよび炉内照明
• クリーンルーム仕様の熱処理プロセス対応
• 回転システム（例：シリコン焼鈍処理向け）
• すべての KTR モデルは最高温度 300 °C でも納品可能
• VCD ソフトウエアセットまたはナーバテルム・コントロールセンター NCC による監視・ドキュメンテーション・制御

製品バリエーション（モデル）
機種 | 最高温度 (℃) | 炉室内寸 (mm) 幅 x 奥行き x 高さ | 容量 (リットル) | 外寸 (mm) 幅 x 奥行き x 高さ | 加熱能力 (kW) | 接続
KTR 1000 | 260 | 1000 x 1000 x 1000 | 1000 | 1000 x 1815 x 1430 x 1890 | 18 | 三相
KTR 1500 | 260 | 1000 x 1000 x 1500 | 1500 | 1500 x 1815 x 1430 x 2390 | 18 | 三相
KTR 2000 | 260 | 1100 x 1500 x 1200 | 2000 | 2000 x 1915 x 1930 x 2215 | 18 | 三相
KTR 2300 | 260 | 1250 x 1250 x 1500 | 2300 | 2300 x 2115 x 1680 x 2515 | 27 | 三相
KTR 3100 | 260 | 1250 x 1250 x 2000 | 3100 | 3100 x 2115 x 1680 x 2960 | 27 | 三相
KTR 3400 | 260 | 1500 x 1500 x 1500 | 3400 | 3400 x 2445 x 1930 x 2460 | 45 | 三相
KTR 4500 | 260 | 1500 x 1500 x 2000 | 4500 | 4500 x 2445 x 1930 x 2960 | 45 | 三相
KTR 4600 | 260 | 1750 x 1750 x 1500 | 4600 | 4600 x 2695 x 2175 x 2480 | 45 | 三相
KTR 6000 | 260 | 2000 x 2000 x 1500 | 6000 | 6000 x 2945 x 2430 x 2460 | 54 | 三相
KTR 6125 | 260 | 1750 x 1750 x 2000 | 6100 | 6100 x 2695 x 2175 x 2980 | 45 | 三相
KTR 6250 | 260 | 1250 x 2500 x 2000 | 6250 | 6250 x 2195 x 3035 x 2960 | 54 | 三相
KTR 8000 | 260 | 2000 x 2000 x 2000 | 8000 | 8000 x 2945 x 2430 x 2960 | 54 | 三相
KTR 9000 | 260 | 1500 x 3000 x 2000 | 9000 | 9000 x 2565 x 3870 x 2920 | 72 | 三相
KTR 12300 | 260 | 1750 x 3500 x 2000 | 12500 | 12500 x 2695 x 4350 x 2980 | 90 | 三相
KTR 13250 | 260 | 1250 x 5000 x 2000 | 13300 | 13300 x 2195 x 6170 x 2960 | 108 | 三相
KTR 16000 | 260 | 2000 x 4000 x 2000 | 16000 | 16000 x 2945 x 4850 x 2960 | 108 | 三相
KTR 21300 | 260 | 2650 x 3550 x 2300 | 21300 | 21300 x 3675 x 4195 x 3380 | 108 | 三相
KTR 22500 | 260 | 2000 x 4500 x 2500 | 22500 | 22500 x 3015 x 5300 x 3550 | 108 | 三相

caractéristiques / spécifications techniques

• 最高温度: 260 °C（オプションで 300 °C 納品可）
• 加熱方式: 電気加熱（クロムヒーター統合）または直接/間接ガス加熱（熱風循環）
• 温度均一性: DIN 17052-1 準拠で +/- 3 °C（搬入路なしの仕様）
• 断熱: 高品質金属綿（人体発がん性のある RCF 不使用）
• 安全: 温度リミッターによる過熱保護
• 制御: タッチスクリーンコントローラー（B500、プログラム機能）、NTLog Basic によるプロセス記録、オプションで NCC/VCD による監視
• 多様な付加装置で用途に応じたカスタマイズが可能（チャージリフト、追加扉、急速冷却、排気ハッチ、回転システム、クリーンルーム仕様等）
• 複数のモデルと容量レンジ（1,000～22,500 L 超）をラインナップ
