ろう付けオーブン NA series

焼きなまし焼戻し熱処理

製品概要

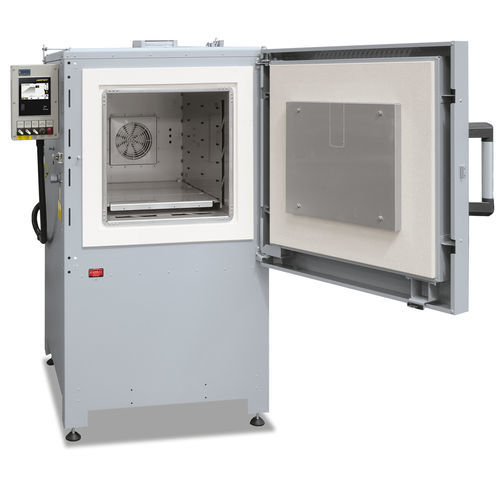

熱風循環のあるチャンバー炉は、大変優れた温度均一性が特徴です。焼なまし、焼戻し、硬化、溶体化処理、人工時効、PTFE の焼結、予熱またはソフトアニール、はんだ付けなどのプロセスに最適です。銅のソフトアニールやチタンの焼戻し、不燃性のプロセスガスでの鋼の焼戻しの際には、熱風循環式チャンバー炉に適切なガス化ボックスを取り付けます。これらの熱風循環炉はモジュラー構造なので、適切な付属品を取り付けてプロセス要件に対応できます。

主な特徴

• 最高温度：450 °C、650 °C または 850 °C
• 水平空気循環は、ステンレス鋼製エアーバッフルで空気を理想的に配分
• 右開きドア
• アンダーフレームが付属
• DIN 17052-1 に準拠する温度均一性（例：±4 °C 等、仕様により異なる）
• 高度な流速による最適な空気分布
• 組み立て式のフロアパネルが付属
• 停止温度を調節できる温度リミッターにより炉とチャージを過熱から保護
• ヒトに対する発がん性がある可能性がある断熱材（RCF ファイバー）は不使用
• 操作説明書に規定された範囲での使用
• タッチスクリーン操作のコントローラー B500（各 4 セグメント、5 プログラム）を採用可能
• ドア開放後 2 分間、循環空気を自動停止する機能
• サイドフィードスルーと追加の熱電対フィードスルー（3mm）を装備可能
• NTLog Basic によるプロセスデータの USB スティック記録が可能
• NTEdit（フリーウェア）を用い、PC（Windows）上で Excel 経由でプログラム入力が可能
• NTGraph（フリーウェア）で点火の評価および文書化が可能
• MyNabertherm アプリでモバイルデバイスから点火のオンライン監視が可能

付加装置（例）

• 給気・排気フラップ（乾燥用）
• 制御されたフラップとファンによる制御冷却
• 追加用の装填トレイ
• 各種装入方法向けのガスパージボックス
• ガスパージ用アーマチュア
• 装入エレメントの文書化機能を持つ装入制御
• シグナルタワー
• 各種装入システム（ローラー、チャージカート等）
• プロセス制御および文書化用 VCD ソフトウェアパッケージ
• Tmax（650 °C / 850 °C）向けに AMS2750H / CQI-9 準拠などのオプション
• 手動・空圧式のリフトドア、炉室内ローラーウェイ等（機種により異なる）

技術仕様（表）
以下は代表的な機種と主要仕様（表の各行は1機種を表します。寸法はmm、容量はリットル、加熱能力はkW、重量はkg、時間は分）
機種 | 最高温度 (℃) | 炉室内寸 (幅×奥行×高さ mm) | 容量 (L) | 外形寸法 (幅×奥行×高さ mm) | 加熱能力 (kW) | 接続 | 重量 (kg) | 昇温時間 (分) | 冷却時間 フラップ (分) | 冷却時間 ファン (分)
NA 120/45 | 450 | 450 × 600 × 450 | 120 | 1075 × 1475 × 1500 | 9 | 三相 | 280 | 60 | 90 | 30
NA 250/45 | 450 | 600 × 750 × 600 | 250 | 1250 × 1660 × 1670 | 12 | 三相 | 650 | 60 | 120 | 30
NA 500/45 | 450 | 750 × 1000 × 750 | 500 | 1400 × 1910 × 1810 | 18 | 三相 | 800 | 90 | 240 | 45
NA 60/65 | 650 | 350 × 500 × 350 | 60 | 930 × 1310 × 1435 | 9 | 三相 | 240 | 90 | 210 | 30
NA 120/65 | 650 | 450 × 600 × 450 | 120 | 1030 × 1410 × 1535 | 12 | 三相 | 280 | 90 | 240 | 60
NA 250/65 | 650 | 600 × 750 × 600 | 250 | 1250 × 1700 × 1750 | 20 | 三相 | 650 | 90 | 480 | 60
NA 500/65 | 650 | 750 × 1000 × 750 | 500 | 1400 × 1910 × 1810 | 27 | 三相 | 850 | 90 | 600 | 90
NA 60/85 | 850 | 350 × 500 × 350 | 60 | 930 × 1310 × 1435 | 9 | 三相 | 240 | 150 | 900 | 120
NA 120/85 | 850 | 450 × 600 × 450 | 120 | 1030 × 1410 × 1535 | 12 | 三相 | 390 | 150 | 900 | 120
NA 250/85 | 850 | 600 × 750 × 600 | 250 | 1260 × 1700 × 1810 | 20 | 三相 | 840 | 180 | 900 | 180
NA 500/85 | 850 | 750 × 1000 × 750 | 500 | 1410 × 1950 × 1960 | 30 | 三相 | 1150 | 180 | 900 | 210
NA 675/85 | 850 | 750 × 1200 × 750 | 675 | 1410 × 2150 × 1960 | 30 | 三相 | 1360 | 210 | 900 | 210

（注）追加装備のあるタイプは外寸が異なります。接続負荷は仕様により上昇します。上表の昇温／冷却時間は空炉での概算値です。

特記事項 / 備考

• 断熱材は CLP（EC 規則 No.1272/2008）に基づきヒトに対する発がん性がないと分類されているものを使用
• 各種測定（TUS、チャージ比較測定等）や AMS2750H／CQI-9 準拠の装備がオプションで可能
