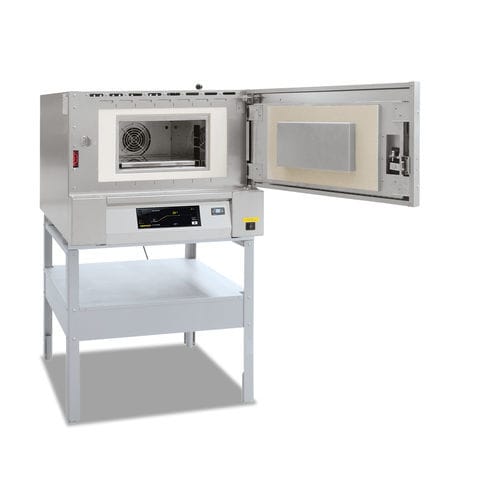

焼きなましオーブン NAT series

熱焼戻し熱処理

概要
コンパクトな卓上設計のため、シリーズNATは研究所や設置スペースの限られた場所への設置に適しています。熱風循環式チャンバー炉は優れた温度均一性を実現します。

用途

• 焼きばめ工程向け部品の予熱
• 金属の空気中熱処理：時効、応力除去、軟化焼鈍、焼戻し
• ガラスの熱処理

特徴

• 最高温度 650 °C または 850 °C
• 水平空気循環、ステンレス製バッフルによる最適な気流分布
• 二重殻の通気筐体（テクスチャードステンレス）により低温の外面と高い安定性を確保
• 制御ユニット統合
• 右ヒンジのスイングドア、扉開放温度最大 400 °C
• DIN 17052-1 に準拠した温度均一性：最大 ±6 °C（NAT 15/65 は ±5 °C）
• 炉後壁に吸気、炉天井に調整可能な排気口（NAT 15/65 を除く）
• 炉天井に 15 mm の導入口（NAT 15/65 を除く）
• 炉および荷重保護のための設定可能な遮断温度を持つ過温度リミッタ
• CLP（EC 規則1272/2008）により区分されない断熱材のみを使用（アルミノシリケートウール / RCF 不使用）

コントローラーとドキュメント

• B500/B510 タッチコントローラー（5プログラム×4セグメント）
• NTLog Basic：USB へのプロセスデータ記録対応
• NTEdit（フリーウェア）：PC 上の Excel によるプログラム入力
• NTGraph（フリーウェア）：PC 上の Excel による評価・文書化
• MyNabertherm アプリ：モバイル機器でのオンライン監視

追加装備（NAT 15/65 を除く）

• ベースフレーム
• 複数段積載用チャージラック
• バッチ制御・プロセス制御および VCD ソフトによる文書化を含む装置パッケージ

仕様（抜粋）
モデル | Tmax °C | 内部幅 mm | 内部奥行 mm | 内部高 mm | 容量 l | 外部幅 mm | 外部奥行 mm | 外部高 mm | 加熱出力 kW | 電源 | 重量 kg | 到達時間 min（Tmax まで）:
NAT 15/65 | 650 | 295 | 340 | 170 | 15 | 470 | 790 | 460 | 2.8 | 単相 | 60 | 35
NAT 30/65 | 650 | 320 | 320 | 300 | 30 | 810 | 620 | 620 | 3.0 | 単相 | 90 | 80
NAT 60/65 | 650 | 400 | 400 | 400 | 60 | 890 | 700 | 720 | 3.0 | 単相 | 110 | 100
NAT 15/85 | 850 | 320 | 320 | 150 | 15 | 690 | 880 | 570 | 3.0 | 単相 | 85 | 190
NAT 30/85 | 850 | 320 | 320 | 300 | 30 | 690 | 880 | 720 | 3.0 | 単相 | 100 | 230
NAT 50/85 | 850 | 400 | 320 | 400 | 50 | 770 | 880 | 820 | 4.5 | 三相 | 130 | 230

注記

• 追加装備により外形寸法が変わる場合があります。寸法はお問い合わせください
• 機種構成により接続負荷が高くなる場合があります
• 空炉時の概算値です
