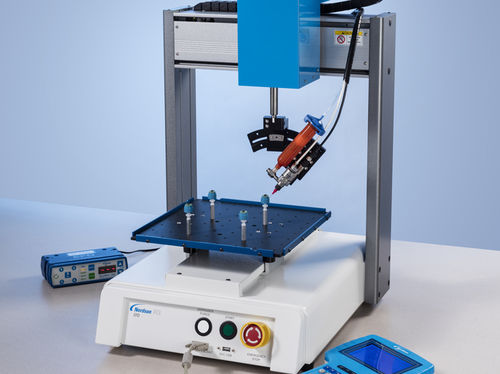

ロボット自動分配システム R3

概要
4軸 RV Series 自動液体ディスペンシングロボットは、DispenseMotion™ 制御ソフトウェアと統合CCDスマートビジョンカメラを組み合わせ、360°回転面にわたる任意の角度での高精度なビジョンガイド付きディスペンスを可能にします。卓上／デスクトップ設計で、プラットフォームは300 x 300 mm〜620 x 500 mmの構成があり、±8 μm のディスペンス再現性を提供し、バッチ処理や重要な産業用途に適しています。

主な特長

• DispenseMotion™ プロプライエタリ制御ソフトウェア（ディスペンス経路の画面プレビュー機能付）
• ビジョンガイド付きディスペンス用の統合CCDスマートビジョンカメラ（固定マウントオプションあり）
• 360°連続回転ディスペンスを含む真の3次元モーションコントロール
• 単一点のニードル調整とディスペンスチップ整列機能
• チップ‑カメラおよびチップ‑ワークピースのオフセット設定用ソフトウェアウィザード
• USBによる簡単なファイルアップロード／ダウンロード対応

導入効果

• 寸法位置決め精度とデポジット位置の再現性で業界をリード（±8 μm）
• サイクルおよびバッチ時間の短縮でスループット向上
• ビジョンガイダンスとウィザードによる迅速なセットアップと簡易プログラミング
• 自動化生産ラインや試験セルへのシームレスな統合
• 再現性のあるデポジットにより生産、材料、保有コストを低減

品番（抜粋）
4-Axis RV Series
R3V w/ Fixed-Mount Camera | 7363556 | 7363572* | 7363673 | 7363674*
R4V w/ Fixed-Mount Camera | 7363557 | 7363573* | 7363675 | 7363676*
R6V w/ Fixed-Mount Camera | 7363558 | 7363574* | 7363677 | 7363678*
キーボードおよびマウス (R3V, R4V, R6V) | 7363673
*欧州の安全規格に準拠

リソース（利用可能）

• データシートおよび選定ガイド（RV Seriesデータシート、 自動ディスペンスシステムデータシート、選定ガイド）
• マニュアル＆取扱説明（取扱説明書、クイックスタートガイド、サービス＆交換部品マニュアル）
• ソフトウェア（DispenseMotion™ — 要求により提供）
• ビデオ（製品紹介およびロボットの操作解説動画）

技術仕様

• ソフトウェア：DispenseMotion™ プロプライエタリ制御ソフトウェア
• ビジョン：統合CCDスマートビジョンカメラ（固定マウントオプションあり）
• モーション：360°回転ディスペンスを含む真の3Dモーションコントロール
• 再現性：±8 μm のディスペンス再現性
• ニードル調整：単一点ニードル調整とディスペンスチップ整列
• プラットフォームサイズ：300 x 300 mm〜620 x 500 mm の構成
• 形状：卓上／デスクトップロボット（バッチ処理および重要な産業用ディスペンスに適合）
• プログラミング：ディスペンス経路の画面プレビュー、オフセット用ウィザード、USBでのファイルアップロード/ダウンロード対応
• 検証：デポジット幅、直径、配置精度を測定する自動光学検査（OptiSure™ AOI）と互換
