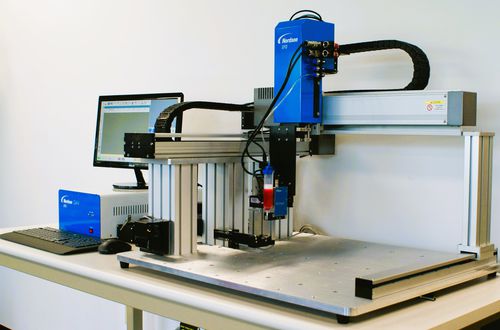

ロボット自動分配システム GVPlus

概要
ビジョンガイドのGVPlusおよびGVシリーズのガントリーロボットは、単体システムとして、または完全自動化ソリューションの構成要素として稼働します。GVPlusはより重いアームツールに対応し、位置繰り返し精度が向上しています（GVPlus ±0.008 mm、GV Series ±0.02 mm）。作業範囲は400 mm〜800 mmで、再現性を損なうことなく大面積が必要な基板への精密な液体塗布を可能にします。

主な特長

• DispenseMotionのビジョンガイドソフトウェアによるセットアップとプログラミングの簡素化
• CCDスマートビジョンカメラまたはペンシルカメラの選択肢
• 点、線、円、弧、複合弧に対応する真の3次元モーション制御
• 最大800 mmの作業範囲
• ワークピースの搭載荷重は無制限

利点

• 寸法位置決め精度および塗布位置の再現性で業界をリード
• 無制限のワークピース搭載により多様な塗布用途に対応
• オペレーター教育の効率化とヒューマンエラーの低減
• 製造工程へのシームレスな統合
• 生産、材料、および保有コストの低減
• コンベア供給の自動化に最適

GVPlusシリーズのハイライト

• 塗布の繰り返し性が向上（GVPlus位置繰り返し精度：±0.008 mm、GV Series：±0.02 mm）
• 二重マウントフランジと追加のアームサポートにより重いツーリングを許容し振動を低減
• ツーリング設置を簡素化する延長ブラケットキットを同梱
• ギャップ制御と塗布検証を強化するオプションの共焦点レーザー

ビジョン、検査およびソフトウェア

• ビジョンガイド塗布と簡単なセットアップのための統合CCDスマートビジョンカメラ（またはペンシルカメラ）
• DispenseMotionソフトウェアはビジョンガイドのプログラミングと高度なモーション制御を提供
• オプションのAOI（自動光学検査）機能は塗布幅、直径、配置精度を測定
• 共焦点レーザーとビジョンのオプションにより、反射面や不透明面を検出して補正可能

用途と統合

• 電子機器、ライフサイエンスおよびその他の高精度製造用途向けに設計
• シリンジベースおよびバルブベースのディスペンスシステムと互換
• インラインおよびバッチ方式の塗布、より大きな自動化生産ラインへの統合に適合

技術仕様

• モデルファミリ：GV Series（GVPlusバリアントを含む）
• 位置繰り返し精度：GVPlus ±0.008 mm；GV Series ±0.02 mm
• 作業範囲オプション：400 mm〜800 mm
• ペイロード：ワークピース搭載量無制限（GVPlusの取り付けオプションで重いツーリングに対応）
• モーション：真の3Dモーション制御（X、Y、Z＋複合パスプログラミング）
• ビジョン：CCDスマートビジョンカメラまたはペンシルカメラ；オプションで共焦点レーザー
• ソフトウェア：DispenseMotionによるビジョンガイドプログラミング；AOIによる幅/直径/位置の検証サポート
