ジョー粉砕機 BB 50

サイクロン実験用試料

製品説明
BB 50 は、ラボでの試料前処理用に設計された RETSCH の顎式破砕機シリーズの最小モデルです。コンパクトな強制給餌型破砕機で、作業台に設置可能。少量の試料をバッチ処理するほか、より多量の処理では連続運転にも対応します。

特長

• 投入粒度最大 40 mm、到達可能な最終粒度 0.5 mm
• 工具不要で取り外し可能な破砕ジョーで清掃が容易
• 試料特性に合わせた速度調整が可能
• ゼロポイント調整による摩耗補償
• ギャップや速度を表示するデジタル表示付き操作パネル、ギャップ設定のメモリ機能
• 防塵設計；コレクター容量 3 L

操作と清掃の容易さ
操作パネルはギャップ幅や回転速度を表示します。はね返り防止付きの大型ホッパーにより安全な供給が可能。折りたたみホッパーと破砕アームは工具不要で取り外せ、清掃やジョー交換が迅速に行えます。

ゼロポイント調整
ゼロポイント調整により破砕ジョーの摩耗を補償できます。表示によりジョー交換時期が示され、装置の損傷を防ぎます。

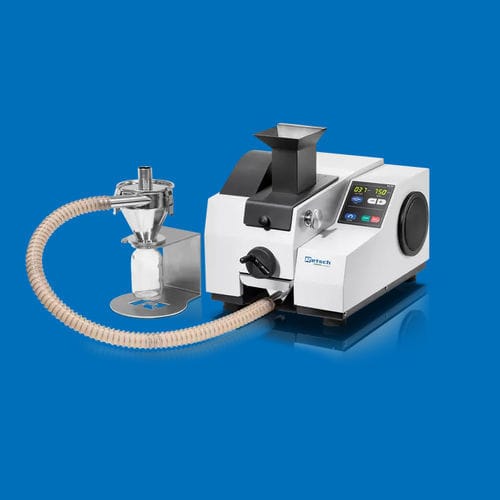

顎式破砕機用サイクロンシステム
RETSCH の後付け可能なサイクロンシステムは、試料回収効率と作業者の安全性を向上させます。

• 試料の全量回収 — 破砕中の試料損失を抑え、再現性の高い結果を実現
• 作業者の安全性向上 — 粉じん曝露を低減

既存モデル（BB 50、BB 250、BB 400、BB 500）へもサイクロンシステムを取り付け可能です。

アクセサリ
破砕ジョーおよび摩耗板は、試料と分析に応じて以下の材料から選択可能です：

• マンガン鋼
• ステンレス鋼
• タングステンカーバイド
• ジルコニア（酸化ジルコニウム）
• 重金属フリーの粉砕向け鋼（1.1750）

収集容器用オプション蓋は、前試料の微粉が容器内に落ちるのを防ぎ、交差汚染を低減します。

代表的な試料
建設資材、鉱石、花崗岩、酸化物系セラミックス、石英、スラグ、シリコン、石炭、タングステン合金、セメントクリンカーなどの前処理に適しています。

動作原理
BB 50 は強制給餌式の顎式破砕機です。材料は反発防止ホッパーを通って破砕室に入り、固定破砕アームと偏心軸で駆動される可動アーム間のくさび形領域で圧力により破砕されます。楕円運動で破砕された試料は、設定ギャップより小さくなると重力により取り外し可能なコレクターへ落下します。デジタル表示付きの連続ギャップ調整により、設定値に応じた再現性のある粒度調整が可能です。

技術仕様

• 用途：粗砕および前処理
• 対象分野：農業、生命科学、建設資材、地質/冶金、ガラス/セラミックス、医療/製薬
• 供給材料：中硬〜硬、脆性、靭性
• 破砕原理：圧力破砕
• 最大投入粒度*: < 40 mm
• 最終粒度*: < 0.5 mm
• 処理量*: 3 L/バッチ
• 工具材質：マンガン鋼、ステンレス鋼、タングステンカーバイド、ジルコニア、鋼 1.1750
• ジョー幅：45 x 59 mm
• ギャップ設定：0 – 11 mm（0.1 mm 刻み）
• ギャップ表示：デジタル
• ゼロポイント調整：あり
• 反転回転：あり
• 折りたたみホッパー：あり
• 集じん：防塵構造
• 集中潤滑：メーカーによる全寿命潤滑
• プロセスライン仕様：引き出しを外すことで対応可能
• コレクター容量：3 L
• 駆動：周波数変換器付三相モーター
• 駆動出力：1.1 kW
• 電源仕様：各種電圧
• 電源接続：単相
• 保護等級：IP 20 / 通気口部 IP 00
• 外形寸法（W x H x D）閉時：420 x 460 x 560 mm
• 質量（正味）：約 79 kg
• 規格：CE
• 注：*供給材料および装置の構成/設定により異なります
