ジョー粉砕機 BB 200

ディスク式試料連続

製品概要 RETSCHのジョークラッシャーBB 200は、床置きの強制給餌式破砕機で、前処理および連続破砕用途向けに設計されています。投入サイズは最大90 mm、処理能力は最大300 kg/hです。ギャップ幅は0〜30 mmの間で無段階に調整でき、材料や設定により最終粒度は最大約2 mmまで得られます。少量の試料はバッチ処理で、大量は連続処理が可能で、破砕物は取り外し可能なコレクターに回収されます。RETSCHのモデルは耐久性と清掃性に配慮されています。

堅牢かつ多用途 — 主な特徴

• 幅広い材料に対応する高い破砕性能
• 汚染を防ぐ複数の工具材質
• ゼロポイント調整による摩耗補償
• 再現性のある無段階ギャップ調整（スケール付）
• 清掃しやすい破砕室
• 連続運転およびプロセスラインへの組み込みに適合
• 集塵接続口を装備

付属品・オプション 破砕ジョーおよび摩耗板は、試料や分析に応じて以下の材料から選択可能です：

• マンガン鋼
• ステンレス鋼
• タングステンカーバイド
• 鋼 1.1750（重金属フリー粉砕用）

重金属フリーおよび特殊仕様 RETSCHは重金属フリー仕様を提供します。半導体材料向けの特殊仕様では、投入口と受け容器をプラスチックライニングし、破砕ジョーおよび摩耗板をタングステンカーバイドにすることで、試料が金属に接触しない構成としています。

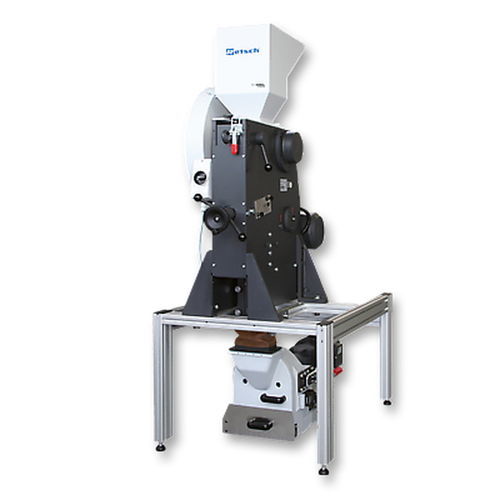

連続の前処理・微粉化 大量の粗材を迅速に分析用微粒化するには、BB 200をRETSCHディスクミルDM 200の上に設置し、シュートで接続することで、最大90 mmの供給サイズを一度の供給でより微細に粉砕できます。

作動原理 材料は跳ね返り防止ホッパーを通って破砕室に入り、固定破砕アームと偏心軸で駆動される可動破砕アームの間でサイズ低減が行われます。楕円運動とフライホイール効果により安定した運転が実現します。主軸調整部にはベルビルばね座が組み込まれ、過負荷保護を提供します。スライディングベアリングはメンテナンスフリーで給脂不要です。

典型的な試料材料 建築資材、鉱石、花崗岩、酸化物セラミックス、石英、スラグ、シリコン、石炭、タングステン合金、セメントクリンカーなどの前処理に適しています。

仕様 / 技術データ

• 用途：粗砕および前処理
• 適用分野：化学 / プラスチック、建築材料、機械 / 電子、環境 / リサイクル、地質 / 冶金、ガラス / セラミックス
• 供給材料：中硬〜硬質、脆性、靭性
• 粉砕原理：圧力
• 供給粒度*： < 90 mm
• 最終粒度*： < 2 mm
• 処理能力*： 300 kg/h
• 工具材質：マンガン鋼、ステンレス鋼、タングステンカーバイド、鋼 1.1750（重金属フリー粉砕用）
• ジョー幅：90 x 90 mm
• ギャップ調整範囲：0 - 30 mm
• ギャップ表示：スケール
• ゼロポイント調整：あり
• ヒンジ付きホッパー：あり
• 集塵接続：あり
• メンテナンス・給脂不要のスライディングベアリング：あり
• プロセスライン版：オプション
• コレクター容量：5 l
• 駆動：単相モーター / 三相モーター
• 駆動出力：1.5 kW
• 電源仕様：各種電圧
• 電源接続：単相 / 三相
• 保護等級：IP 54
• W x H x D（閉時）：450 x 1160 x 900 mm
• 正味重量：約 300 kg
• 規格：CE

*供給材料および機器の構成/設定により異なる場合があります
