ジョー粉砕機 BB 250

機械式連続

概要
顎式破砕機 BB 250 は、最大 120 x 90 mm までの大きな投入粒径を受け入れるよう設計されています。ギャップ幅は 0～30 mm の範囲で無段階に調整でき、材質や設定により最終粒子径は < 2 mm まで得られます。処理能力は最大で 300 kg/h 程度です。BB 250 は操作性が良く、清掃が容易で、バッチ式および連続式の両運転に対応します。前面扉により破砕室へ人間工学的な高さで直接アクセスできます。跳ね返り防止トラフは着脱可能でスプラッシュ防護付き、集じん接続および機械的過負荷保護を備え、安全で粉じんを抑えた運転が可能です。破砕歯の摩耗はスケールで確認できます。

主な特長

• 最大 120 x 90 mm までの大きな投入粒径を受け入れ
• ギャップ幅無段階調整 0 - 30 mm
• 最終粒子径 < 2 mm（材質・設定による）
• 処理能力 最大 300 kg/h（材質・構成に依存）
• 破砕室の清掃が容易な前面扉
• スケール付き無段階ギャップ調整により再現性ある処理
• 連続運転向けの排出口付き収集容器
• 集じん接続あり
• 破砕歯の摩耗を示すスケール
• 用途に応じた各種ホッパー・収集容器の選択

堅牢で多用途 - 追加ハイライト

• 異物混入を防ぐ幅広い材料選択
• 機械的過負荷に対する保護
• 多用途に対応するモジュラー筐体／フレーム設計
• バッチ式および連続式の両モードで利用可能

付属品とオプション

• 破砕歯・摩耗板の材料オプション：マンガン鋼、ステンレス鋼、タングステンカーバイド、重金属フリー研削用鋼、ステンレス鋼 316L、NiHard4
• 3 種類のホッパー（オプションの大容量投入ホッパー 最大 10 L、ボーリングコアや大きなバルク材向けの特別ホッパー（スプラッシュ防護付）を含む）
• 収集容器オプション：標準 10 L まで；連続運転用の排出口付きファネル；車輪付きフレキシブルフランジの大容量容器（最大 26 L）による無粉塵取り扱い
• サイクロン方式による試料回収および粉じん低減システム（既存機への後付け可能）

コンビユニット（二段階試料前処理）

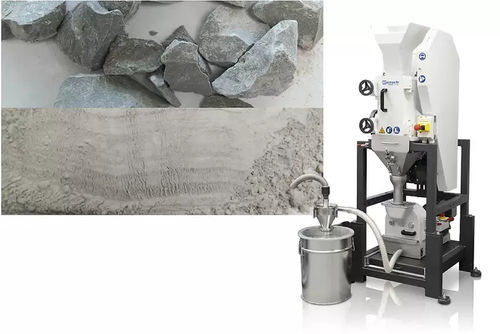

BB 250 はサイクロン分離器を介してディスクミル DM 200 と組み合わせることで、自動化された連続試料前処理が可能です。材料は顎式破砕機からディスクミルへ直接搬送され、大きな投入粒径を一工程で所定の最終細度まで処理できます。この二段構成は、粗破砕の後に微粉砕が必要な硬質またはもろい材料に最適です。

コンビユニットの適用例

• 顎式破砕機のギャップ設定：2 mm
• ディスクミルのギャップ設定：0.2 mm
• 投入サイズ：60 mm
• 最終細度：200 μm
• 試料量：1 kg
• 処理時間：10 分

代表的な試料材料
建築資材、鉱石、花崗岩、酸化セラミックス、石英、スラグ、シリコン、石炭、タングステン合金、セメントクリンカー、触媒、ボーリングコアなどの中硬〜硬質、もろいまたは靭性のある材料。

動作原理
BB 250 は強制給餌型の破砕機です。材料は跳ね返り防止トラフを通って破砕室に供給されます。粒度低減は固定破砕顎と偏芯軸で駆動される可動破砕顎との間のくさび形領域で発生します。楕円運動により試料が破砕され、重力によりギャップ方向へ移動します。試料が排出口のギャップより小さくなると、取り外し可能な集塵容器へ落下します。スケール付き無段階ギャップ調整により最適な破砕が可能です。

製品情報（表形式情報）
用途：粗破砕および前破砕
適用分野：化学/プラスチック、建材、機械/電子、環境/リサイクル、地質/冶金、ガラス/セラミックス
投入材料：中硬、硬、もろい、靭性あり
破砕原理：圧砕
投入材料寸法*: < 120 x 90 mm
最終細度*: < 2 mm
処理能力*: 300 kg/h
研削工具材料：マンガン鋼；ステンレス鋼；タングステンカーバイド；重金属フリー研削用鋼；ステンレス鋼 316L；NiHard4
顎幅：120 x 90 mm
ギャップ設定：0 - 30 mm
ギャップ表示：スケール
ゼロ点調整：3,4 mm
摩耗表示：4,6 mm
着脱式ホッパー：6,9 mm
集じん装置：あり
集中給脂：なし
プロセスライン版：オプション
集器容量：10 L
ベースフレーム：vario frame（連続破砕向け調整可）
駆動：3 相モーター
駆動出力：3.0 kW
電源データ：各種電圧対応
電源接続：3 相
保護等級：IP 55
W x H x D 閉時：695 x 1399 x 719 mm
正味重量：約 350 kg
規格：CE
*投入材料および機器構成/設定に依存

技術仕様

• 型式：BB 250
• 顎幅：120 x 90 mm
• 投入材寸法：< 120 x 90 mm
• ギャップ設定：0 - 30 mm（無段階）
• 最終細度（材料に依存）：< 2 mm
• 処理能力（材料に依存）：最大 300 kg/h
• 駆動出力：3.0 kW（3 相モーター）
• 集器容量：10 L（標準）
• 保護等級：IP 55
• 正味重量：約 350 kg
• 集じん：可能（接続口あり）
• 破砕顎の材質オプション：マンガン鋼；ステンレス鋼；タングステンカーバイド；重金属フリー研削用鋼；ステンレス鋼 316L；NiHard4
• 規格：CE
