ボール状粉砕機 PM 300

打撃バッチ式実験用

製品概要

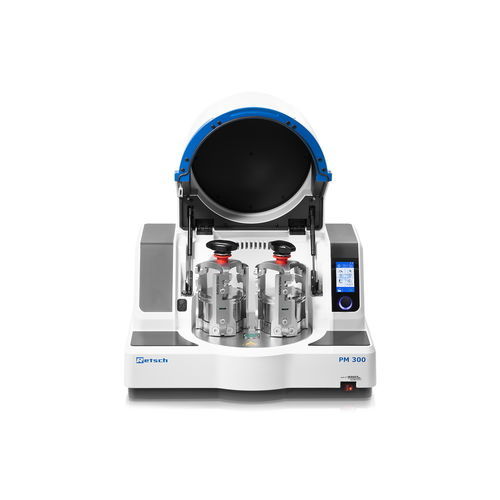

プラネタリーボールミル PM 300 は、12 ml〜500 ml のジャーに対応する卓上型の2ステーションミルです。1バッチ当たり最大2×220 ml の処理が可能で、最大800 rpm により高い遠心力を発生させ、迅速かつ再現性の高い粉砕を実現します。機械化学、機械的合金化、超微粒コロイド粉砕などの研究・産業用途に適しています。

主な特長

• 最大回転数800 rpm、大径サンホイール
• 投入粒径最大10 mm、最終微粉化 0.1 µm まで（コロイド）
• 12–500 ml のジャーに対応する2つの研削ステーション；12–80 ml ジャーは積層可能（各2個）
• GrindControl オプション：ジャー内部の温度・圧力測定
• 雰囲気制御用の通気蓋（オプション）
• タッチスクリーン搭載の卓上モデル、SOP・サイクルプログラムを保存可能
• 乾式・湿式研削用の5種類のジャー材料

高速・高出力

• サブミクロン領域へのロスレス粒度低減
• 湿式でナノ領域（<100 nm）まで到達
• 50–800 rpm の可変速度、速度比 1 : -2
• 最大 64.4 g の加速度
• バッチ処理で最大 2×220 ml、積層ジャーで同時に4試料処理可能

安全で扱いやすい設計

• ジャーの安全固定を行うロック可能なサンホイール
• ジャーが確実に固定されていないと起動しないセーフティスライダー
• 卓上安定性を確保する FFCS 技術
• タッチディスプレイによるパラメータ設定、プログラム起動時間の設定可能
• ジャー冷却のための指向性換気；両ジャーへ自由にアクセス可能

設定とオプション

• 乾式・湿式の両方に対応
• 最長99時間の長期試験、冷却などのプログラム休止可能
• 総処理時間の自動算出；固着低減のための回転方向反転
• 使用量に基づくスマートサービス間隔通知

再現性

• 回転数制御により再現性の高い結果を実現
• 設定回転数に依存しない荷重定義回転数表示
• 12 件の SOP と 4 件のサイクルプログラムを保存可能；停電時の残り時間保持

EasyFit ジャーと研削ツール
EasyFit シリーズは最大回転・湿式・高負荷など過酷な条件向けに設計されています。50–500 ml ジャーに Advanced Anti-Twist（AAT）機能を搭載し、ねじれのない確実な固定で摩耗を低減します。50 ml と 250 ml は形状改良により蓋の互換性を向上；3つの蓋径で7サイズをカバー。使用可能ジャー容量：12 / 25 / 50 / 80 / 125 / 250 / 500 ml。Oリング密閉で飛散防止。ジャーとボール材質は硬化ステンレス、タングステンカーバイド、アゲート、焼結アルミナ、ジルコニア。特定材質向けにステンレス保護ジャケットあり。ボディと蓋の間の溝は負圧時の開封を容易にします。

アダプターと特殊用途
1.5 ml 等の使い捨てバイアル用アダプター（24 ポジション：外輪16、内輪8）により、並列スクリーニングや小規模な機械合成試験が可能です。

湿式およびナノスケール粉砕
湿式粉砕は粒子を 5 µm 未満、さらには <100 nm レンジまで低減します。ナノ粉砕は多数の小径ボールを用いて衝撃より摩擦を主とする作用を与えるため、ナノ生成に有利；理想的なジャー充填率は小径ボールで約60%。

推奨ジャー充填（概要）
12 ml | up to ≤5 ml | <1 mm | 50 / 15 / 5 / - / - / -
25 ml | up to ≤10 ml | <1 mm | 95–100 / 25–30 / 10 / - / - / -
50 ml | 5–20 ml | <3 mm | 200 / 50–70 / 20 / 7 / 3–4 / -
80 ml | 10–35 ml | <4 mm | 250–330 / 70–120 / 30–40 / 12 / 5 / -
125 ml | 15–50 ml | <4 mm | 500 / 110–180 / 50–60 / 18 / 7 / -
250 ml | 25–120 ml | <6 mm | 1100–1200 / 220–350 / 100–120 / 35–45 / 15 / 5
500 ml | 75–220 ml | <10 mm | 2000 / 440–700 / 200–230 / 70 / 25 / 8

代表的なサンプル用途と例
工業用ダイヤ等の非常に硬い研磨材、硬脆性鉱物、酸化アルミニウムのナノ粉砕、ポリエステル樹脂や中硬度材料などに適します。材質・目標微粉化に応じたジャー/ボール構成と処理時間を推奨します。

仕様

• 用途：粉砕、混合、均一化、コロイド研削、機械的合金化、機械化学、共結晶スクリーニング
• 適用分野：化学、材料、冶金、医薬、環境、地質、電子、セラミックス
• 投入材サイズ*：< 10 mm；最終微粉化*：< 1 µm（コロイド < 0.1 µm）
• バッチ容量：最大 2 x 220 ml；研削ステーション：2
• 速度比 1 : -2；サンホイール速度 50–800 min-1；有効サンホイール径 180 mm
• G-フォース 最大 64.4 x g
• ジャー種類：EasyFit；研削材：硬化ステンレス、タングステンカーバイド、アゲート、焼結 Al2O3、ZrO2
• ジャー容量：12 / 25 / 50 / 80 / 125 / 250 / 500 ml；積層可能：12/25/50/80 ml
• 使い捨てバイアル用アダプター：24 x 1.5 ml / 7 x 20 ml
• 研削時間設定：デジタル 00:00:01〜99:59:59；間欠運転・方向反転機能
• 保存可能 SOP：12；サイクルプログラム：4
• インターフェース：USB、RASPI；駆動：インバータ付き三相誘導電動機、2.5 kW
• 電源：200–240 V、50/60 Hz、単相；保護等級 IP20；消費電力 ≈3335 VA
• 外形寸法 W×H×D （閉時）：745 × 525 × 580 mm；質量 約118 kg；規格：CE
