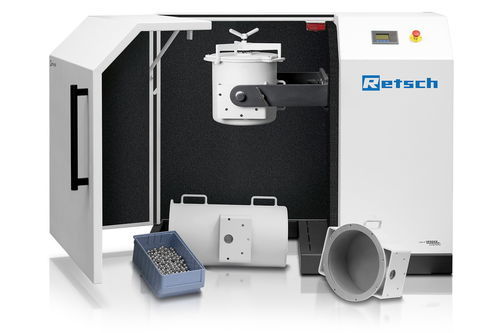

回転ドラム粉砕機 TM 300

試料湿式粉砕用ステンレス製

概要
TM 300 ドラムミルは乾式・湿式で粒子や粉末を調製する装置で、交換可能なモジュールによりボールミルまたはロッドミルとして構成できます。材料と構成により最終粒度20 µm以下が可能です。堅牢なスチールフレーム上のギアモーター、分離グリッド、取り外し可能なサンプルコレクターを備え、ヨークとクイックリリース機構によりサンプルアクセスとドラムカバーの取り外しが容易です。最大サンプル容積は9 Lで、スケールアップ用途に適します。

主な利点

• 最大9 Lまでの大量処理が可能
• 乾式および湿式の粉砕に対応
• 標準ドラム容量：5 L〜43.4 L
• 可変回転数により再現性のある結果
• 長時間の粉砕に対応
• ボールおよびロッドモジュールを用意
• 機械化学のスケールアップに適合
• 単一ねじ蓋で確実なシール

安全で使いやすい操作性
傾斜機構によりドラムの排出が容易で、取り外し可能なサンプルコレクターにより採取が簡便。防音フードにより稼働音を低減。緊急停止スイッチを装備。改良されたドラムとカバーは単一ねじで蓋を固定でき、湿式粉砕時のシール性を向上させます。

パラメータ設定
大型ディスプレイでプロセスパラメータを設定します。主な設定項目：

• 回転数：1〜80 rpm
• 粉砕時間：最大99:59:59 h:min:s
• 回転方向制御（凝着抑制）
• 温度に敏感な試料向けのプログラム間隔および休止設定
• 遅延スタート機能

アクセサリとオプション
5〜43.4 Lの標準ドラムを用意。ボール径10、20、30 mm用の分離グリッドを選択可能。粉塵排気接続あり。ドラムはガスケット付きで、損失のない粉砕と湿式でのシール性向上を実現します。

ドラム充填レベルと投入粒度
推奨投入粒度は約5 mm、最大許容15 mm。破砕しやすい試料や脱凝集では20–30 mmも可能。処理しやすい試料では充填量を9 Lまで増やせます。ステンレス 1.4404 ドラム（21.7 / 10 / 5 L）と同材質のボールを使用すれば湿式粉砕が可能で、湿式では推奨乾式容量を超えることがあります。多数の小さいボールは湿式での摩擦を増加させます。

ドラム構成表
ドラム | ボール質量 | ボールサイズ (mm) | ロッド数 | 最適サンプル容量 (L)
5 L | 10 kg | <5 / 10 / 20 / 30 | - | 1–1.5 L
10 L | 最大20 kg | <5 / 10 / 20 / 30 | - | 2–2.5 L
21.4 L | 40 kg | <5 / 10 / 20 / 30 | - | 4–5 L
43.4 L | - | - | 8 ロッド | 9 L

扱いやすさのための5つのドラム位置
ドラムはスクリューで固定される5つの位置（充填、混合、粉砕、排出、完全排出）に設定可能で、充填、混合、粉砕、排出が容易になります。

機械化学と共結晶合成（例）
TM 300 はキログラムスケールの機械化学プロセスに対応します。例：rac‑イブプロフェン：ニコチンアミド共結晶の機械化学合成 — LAG と最小溶媒で90分にて3.2 kg、収率99%を達成。金属摩耗は他のミルに比べて最小限であることが試験で示されています。摩耗データは技術資料参照。

Bond Index 試験とモジュール
Bond Index（BWI、RWI）試験が可能。ボールおよびロッドモジュールを用意。閉回路を模擬するには最低15–20 kgの試料が必要です。

• ボールミルモジュール：BWI 範囲は100 µm まで；鉱石やコアは <3.35 mm に前処理。目安ボール数：摩耗考慮で約285 個で目標質量 ~20.125 kg。
• ロッドミルモジュール：RWI は 25 mm～2.1 mm の粒径域；鉱石やコアは <12.50 mm に前処理。

代表的な試料材料
活性炭、合金、ベントナイト、骨、炭素繊維、触媒、セルロース、セメントクリンカー、セラミックス、化学品、粘土鉱物、石炭、コークス、堆肥、コンクリート、電子スクラップ、繊維、石膏、ガラス、毛髪、ハイドロキシアパタイト、カオリン、石灰石、金属酸化物、鉱物、鉱石、塗料、紙、医薬品、顔料、植物、ポリマー、石英、種子、半貴石、下水汚泥、スラグ、土壌、組織、タバコ、廃棄物、木材等、幅広く処理可能です。

動作原理
試料（通常は前処理済）をボールまたはロッドと共にドラムに入れ、水平軸周りに回転させます。ボールミルでは衝撃と摩擦で微粉砕が行われ、ロッドミルではより粗い粒度が得られます。ドラムはヨークに取り付けられモーターで駆動され、過負荷保護および可変速度制御を備えます。媒体と試料間の衝撃・摩擦力の相互作用により有効な粒子破砕が行われます。

技術仕様

• 用途：粉砕、混合；Bond Index 試験
• 適用分野：農業、生物学、化学、建築材料、電子工学、環境/リサイクル、地質/冶金、ガラス/セラミックス、医薬品
• 供給材料：軟らかい、硬い、脆い、繊維状 — 乾式または湿式
• 粉砕原理：摩擦/衝撃
• 供給粒度*: 一般 <20 mm；Bond Index 用: <3.35 mm（ボール）/ <12.50 mm（ロッド）
• 最終粒度*: 一般 <20 µm；Bond Index: <100 µm（ボール）/ 2,100 µm（ロッド）
• バッチ容量*: 最小 1 L / 最大 9 L；Bond Index: 最小 15 kg（ボール）/ 最小 20 kg（ロッド）
• 回転速度：1–80 min⁻¹；Bond Index: 70 min⁻¹（ボール）/ 46 min⁻¹（ロッド）
• 粉砕ステーション数：1
• 粉砕工具材質：焼入鋼、ステンレス鋼
• ドラムサイズ：5 L / 10 L / 21.7 L / 43.3 L
• 時間設定：デジタル
• 駆動：インバータ付 3 相誘導モーター
• 駆動出力：0.75 kW
• 電源：各種電圧対応
• 電源接続：単相
• 保護等級：IP 41
• 消費電力：約1800 VA
• 寸法 幅×高×奥（閉）: 1500 x 1200 x 700 mm
• 正味重量：約306 kg
• 規格：CE

*供給材料および構成により異なる
