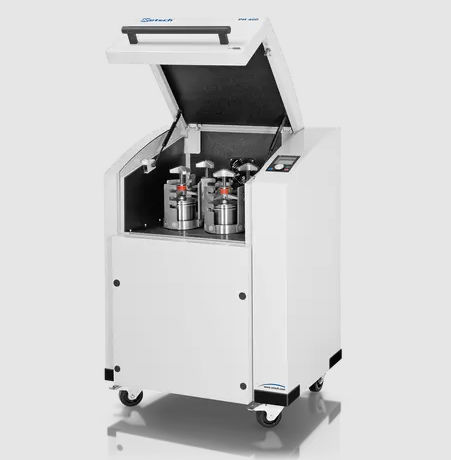

ボール状粉砕機 PM 400

打撃バッチ式製薬産業用

概要
PM 400は床置き型のプラネタリーボールミルで、12 ml〜500 mlのEasyFitジャーに対応する4つの研磨ステーションを備えています。スタックしたジャーを用いることで最大8検体を同時処理でき、強い遠心力により高い粉砕エネルギーと短い処理時間を実現します。本機はメカノケミストリー（共結晶スクリーニング、メカノ合成、機械的合金形成、メカノ触媒）、超微粒コロイド湿式粉砕、軟質／硬質／脆性／繊維状材料の混合・均質化などの研究用途および日常作業に適しています。硬脆材料の機械的合金化向けにMAバージョンも用意されています。

主な特徴

• 最大サンホイール速度400 rpm、大型サンホイール搭載
• 給餌最大寸法10 mm、最終微粉化0.1 µmまで到達可能
• 12 ml〜500 mlのジャー対応、12–80 mlジャーはスタック可能（各2個）
• ジャー内の温度・圧力を測定するGrindControlオプション
• 不活性ガスなどの雰囲気制御が可能なエアレーション蓋
• SOPの保存やサイクルプログラムが可能な床置きモデル
• 乾式・湿式粉砕に対応する5種類のジャー材質

高速かつ高出力

• サブミクロン領域までの効率的な粒度低減
• 湿式ではナノメートル領域（<100 nm）の粒径を実現
• 30〜400 rpmの変速範囲、速度比：1:-2 | 1:-2.5 | 1:-3
• バッチ処理：最大4 × 220 ml（またはスタック時最大8 × 20 ml）
• コンタミネーションを抑える多様なジャー・研削材質

再現性・安全性・操作性

• 精密な速度制御による再現性のある結果
• ジャーの安全で使いやすいクランプ方式
• ジャーが確実にクランプされていないと起動を防ぐSafety Slider
• 無人運転を可能にするカウンターウェイトと不均衡センサー
• 1ボタンの人間工学的操作と見やすいディスプレイによるパラメータ設定
• 自動的な研削室換気
• 10件のSOPを保存可能、開始時間のプログラム設定
• 停電時は残り処理時間を保持するバックアップ機能

設定とオプション

• 乾式・湿式粉砕に対応
• 長時間試験に対応（最大99時間）
• 冷却休止を含むインターバル運転が可能
• 付着を抑えるための回転方向反転機能

EasyFitジャー（設計と材料）
EasyFitシリーズは長時間試験、高速運転、湿式粉砕、機械的合金化などの過酷条件向けに設計され、全てのRETSCHプラネタリーボールミルに適合します。50〜500 mlジャーには底部にAdvanced Anti-Twist（AAT）を備え、安全な固定と摩耗低減を実現します。クランプ位置探索の最大回転角は60°です。

• ジャー材質：硬化ステンレス鋼、タングステンカーバイド、アゲート、焼結酸化アルミニウム、酸化ジルコニウム
• 非金属ジャー用のステンレス保護ジャケットあり
• 材料飛散を防ぐ耐圧・防塵Oリングシール
• 開封を容易にする本体と蓋の間の溝（負圧時に有効）

直径カテゴリ（EasyFit）

• 直径1：12 mlおよび25 mlジャー
• 直径2：50 ml、80 ml、125 mlジャー
• 直径3：250 mlおよび500 mlジャー

利用可能なジャーサイズ

• 12 ml
• 25 ml
• 50 ml
• 80 ml
• 125 ml
• 250 ml
• 500 ml

特殊用途向けジャー＆蓋

• コロイドまたは湿式粉砕向けの特殊閉鎖装置（取り扱いを考慮）
• 不活性雰囲気作業用のエアレーション蓋（例：アルゴン、窒素）
• ジャー内の圧力・温度測定用のGrindControl（材質に応じたインレイ交換可能）

特殊用途向けアダプター
ディスポーザブルバイアル（例：1.5 ml GCバイアル）でのコクリスタルスクリーニング用アダプターを用意。外リング16ポジション、内リング8ポジションにより外リング当たり最大16バイアルを配置でき、PM 400で最大64検体を同時にスクリーニング可能。内リング位置によりエネルギー入力を変えた試験が可能です。

推奨ジャー充填量（表）
研磨ジャー公称容量 | 試料量 | 最大給餌寸法 | 推奨ボール充填数（個） Ø5 mm | Ø7 mm | Ø10 mm | Ø15 mm | Ø20 mm | Ø30 mm
12 ml | up to ≤5 ml | <1 mm | 50 | 15 | 5 | - | - | -
25 ml | up to ≤10 ml | <1 mm | 95–100 | 25–30 | 10 | - | - | -
50 ml | 5–20 ml | <3 mm | 200 | 50–70 | 20 | 7 | 3–4 | -
80 ml | 10–35 ml | <4 mm | 250–330 | 70–120 | 30–40 | 12 | 5 | -
125 ml | 15–50 ml | <4 mm | 500 | 110–180 | 50–60 | 18 | 7 | -
250 ml | 25–120 ml | <6 mm | 1100–1200 | 220–350 | 100–120 | 35–45 | 15 | 5
500 ml | 75–220 ml | <10 mm | 2000 | 440–700 | 200–230 | 70 | 25 | 8

代表的な試料材料 / 適用例
合金、ベントナイト、骨、炭素繊維、触媒、セルロース、セメントクリンカー、セラミックス、炭、化学品、粘土鉱物、石炭、コークス、堆肥、コンクリート、電子スクラップ、繊維、ガラス、石膏、毛髪、ハイドロキシアパタイト、鉄鉱石、カオリン、石灰石、金属酸化物、鉱物、鉱石、塗料・ラッカー、紙、顔料、植物材料、ポリマー、石英、種子、準宝石、汚泥、スラグ、土壌、組織、タバコ、廃棄物試料、木材など。
