医療施設用部屋

医療MRI用一体型

製品概要

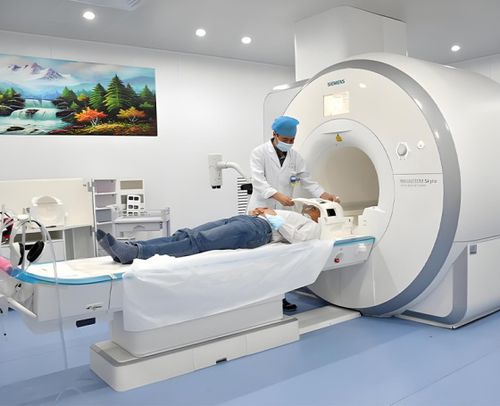

本工事は3.0T MRI検査室、機器室および付随する補助空間の完全なシールド施工と内装仕上げを対象とし、医療施設の要件を満たすための電磁シールドと電離放射線防護を組み合わせた内容です。

1. 施工範囲
本プロジェクトは、電磁シールドおよび電離放射線防護の統合、並びに壁、天井、床、扉、観察窓、配管貫通部、空調（HVAC）、電気、照明、消防、安全設備の内装仕上げを含みます。

2. 主な施工内容と手順
2.1 中核となる電磁シールド工事

• 壁・天井: 304または316ステンレス鋼板を壁、天井、床の6面にわたり全面溶接し、統合されたファラデーケージを形成し、遮蔽性能≥90 dBを確保します。
• シールドドア: 片開きまたは両開きのステンレス製電磁シールドドアを導入し、導電性シールにより扉と枠の間で隙間のない電磁接続を実現します。
• 観察窓（シールド）: 観察位置にステンレス製メッシュのシールド窓を設置し、遮蔽性能を損なうことなく歪みのない視認を提供します。
• 配管のシールド処理: 空調ダクト、消火配管、電源・信号ケーブルなどの貫通配管は、導波管窓および導波管ベントによる厳格なシールド処理を行い、配管開口からの信号漏洩を防ぎます。

2.2 電離放射線防護工事
環境評価の要件に基づき、壁、天井、床の電磁シールド層の内側または外側に鉛板（≥2.0 mm Pb）または同等の遮蔽材料を設置し、MRI装置から発生する散乱放射線を低減します。

2.3 床工事

• 床の支持力は機器仕様に合わせて≥5 kN/m²を満たすよう設計します。
• 厚さ≥2 mmの導電性ではない（帯電防止）PVCフロアを敷設し、静電気の蓄積による精密MRI機器への影響を防ぎます。

2.4 壁・天井仕上げ
環境配慮型で清掃が容易なカラーコーティング鋼板またはアルミ複合パネルを採用し、室内の衛生と意匠を維持します。

2.5 空調・給気システム

• 室内温度を20–24 ℃、相対湿度を40%–60%に維持する精密な温湿度管理の空調システムを設計し、安定したMRI運用を支えます。
• 室内を清浄に保ち、外部の粉塵侵入を防ぐためにわずかな正圧を維持する独立した給気システムを配置します。

2.6 電気・照明設備

• 高性能UPSを備えた専用の安定した電源を確保し、停電時の安全なシャットダウンと電源継続を支援します。
• まぶしさ抑制、フリッカーフリーのLED浄化照明を設置し、臨床用途に適した均一で快適な照度を提供します。

2.7 消防・セキュリティシステム

• 医療建築基準に適合した火災警報およびガス消火システムを導入します。
• 現地にアクセス制御および監視セキュリティ設備を提供します。

技術仕様

• 製品種別: MRIシールドルーム内装（電磁遮蔽 + 電離放射線防護）。
• 電磁遮蔽材料: 304または316ステンレス鋼板、溶接によるファラデーケージ構造。
• 電磁遮蔽性能: ≥90 dB。
• 放射線遮蔽: 鉛板≥2.0 mm Pb（または同等の材料）を壁、天井、床に適用。
• 床支持力: ≥5 kN/m²。
• 床仕上げ: 帯電防止PVCフロア、厚さ≥2 mm。
• 扉: 導電性シール付きの片開き・両開きステンレス電磁シールドドア。
• 観察窓: ステンレス製メッシュのシールド窓。
• 配管処理: 全貫通部に導波管窓・導波管ベントを適用。
• HVAC: 温度20–24 ℃、相対湿度40%–60%、独立給気、わずかな正圧。
• 電源: UPSサポートを含む専用安定電源。
• 照明: まぶしさ抑制、フリッカーフリーのLED浄化灯。
• 消防・セキュリティ: 火災報知、医療基準のガス消火、アクセス制御および監視。
