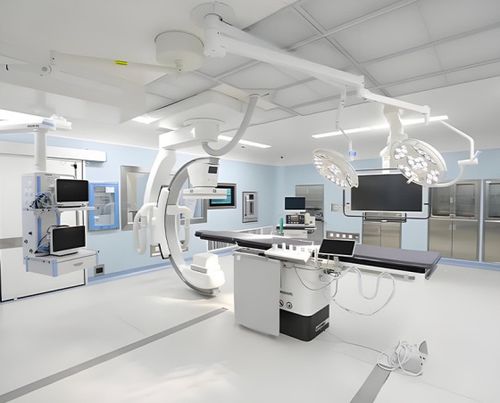

MRI用放射線室

ISO クラス 7磁気シールドHEPAフィルター付き

プロジェクト概要
本工事は、ハイブリッド型インターベンショナルMRI（1.5T）手術室および付帯空間の改修・再構築を対象とします。クリーンルーム仕上げ、非磁性構造、RF遮蔽、滅菌床処理、抗菌壁天井、非磁性医療付属品、クリーン空調仕上げ、低騒音・防塵対策を含み、主手術室、装置室、付属通路、バッファ室を対象とします。1.5Tの撮像と外科手術を兼用し、手術室の清浄度、院内感染管理、MRIの磁気安全性、RF遮蔽基準を同時に満たす必要があります。

施工準備

• 現地で構造寸法、床高、荷重性能、機器配置、遮蔽開口部、空調接続点を確認し、土台が工事要件を満たすことを確認します。
• 資材管理は厳格に行い、投入されるパネル、金物、留め具はすべて非磁性・医療用抗菌・手術室専用とする。鉄系材料は厳禁とし、事前に材料提出・承認を受けます。
• クリーンルーム仕上げ、遮蔽工事、内装をゾーン分けして施工し、粉じん・汚染管理を徹底して清浄度を保持します。
• 施工チームに対し、非磁性据付工法、遮蔽溶接手順、クリーンエッジ仕上げ基準、無菌施工規程などの技術説明を行います。

主要施工手順
3.1 床工事（手術用滅菌床）

• 下地を整え、複層の防水・防湿処理を施して結露・雑菌の発生を防ぎます。
• MRI搬送経路および手術台設置基礎の精密なレベリング、補強、制振を行い、手術時の機器移動の安定性を確保します。
• 継ぎ目のない非磁性抗菌・防静電床材を施工し、内コーナーは全てR処理して死角を無くす。消毒耐性があり清掃容易で手術室清浄度基準に適合します。

3.2 RF遮蔽システム施工（MRI中核工事）

• 連続溶接により全閉形の六面体RF遮蔽躯体を構築し、コールドジョイントや隙間を排除して遮蔽体の一体性を確保します。
• MRI用遮蔽扉および遮蔽観察窓をナイフエッジ接触・重ね合わせ公差で設置し、電磁漏洩を防止します。
• 換気・電源・給水・信号等のすべての貫通部は導波路窓やRFフィルタでシールし、撮像時の干渉・アーティファクトを排除します。

3.3 壁天井のクリーン化仕上げ

• 非磁性抗菌カラースチールパネルを隙間なく組み立て、ヨード系、アルコール等の医療用消毒剤耐性を有するパネルを採用します。
• 送排気ダクトと整合した軽量非磁性天井システムを設置し、所定の気流パターンを維持します。
• 内角部、見切り、ネジ類はすべて非磁性専用品とし、磁気干渉や安全リスクを回避します。

3.4 クリーン設備・非磁性補助設備の設置

• 照明、影のない手術灯台座、コンセント、配線ボックス等はすべて非磁性医療用製品を採用し、手術動線に従って配置します。
• 遮蔽躯体に合わせて空気清浄・給気システムを改造し、遮蔽を破らずに換気・ろ過性能を確保します。
• 気密シール、粉じん対策、騒音低減、抗菌仕上げを完了し、恒温・恒湿・低騒音の無菌環境を形成します。

品質管理措置

• 現場での鉄系材料は一切許容せず、磁場歪み、画像アーティファクト、機器危険を排除します。
• 溶接、扉窓の継ぎ目、貫通部など遮蔽の弱点を重点検査してRF漏洩・混信を防止します。
• クリーン仕上げは継ぎ目無しのパネル、R納まり、無粉塵面、消毒耐性を確認して無菌要件を満たします。
• ハイブリッド機能の適合性を検証し、外科的対応、無菌環境、MRI撮像性能および電磁遮蔽を両立させます。

受け入れ基準

• RF遮蔽性能は100 MHzで80 dB以上を確保し、電磁漏洩が無くアーティファクトのない鮮明なMRI画像を得ること。
• 室内は完全非磁性構造とし、露出した鉄系部材が無く1.5T MRIの安全運用に適合すること。
• 手術室はクラス10,000の清浄度を満たし、抗菌・防塵・防静電性能が院内感染管理基準に適合すること。
• 遮蔽・クリーン・仕上げの全ての継ぎ目が検査合格し、病院・機器メーカー・第三者検査機関向けの技術文書が揃っていること。

仕様・技術データ

• カテゴリ: 放射性医薬品支援
• 用途: 1.5T MRI撮像と外科手術の兼用
• RF遮蔽性能: ≥ 80 dB @ 100 MHz
• 磁気安全: 1.5T適合の完全非磁性構造
• 清浄度: クラス10,000手術室基準
• 床材: 継ぎ目無し、非磁性、抗菌、耐静電、R納まり、消毒薬耐性
• 遮蔽: 連続溶接による完全閉鎖六面体構造; 導波路窓・RFフィルタで開口部を密閉
• 扉/窓: 専用MRI遮蔽扉および観察窓、ナイフエッジ接触
• 材料: 非磁性・抗菌・手術室専用; 鉄系材料禁止
• 文書: 病院・機器メーカー・第三者試験向けの完全技術文書
