MRI用部屋

ステンレススチール製磁気シールド防音

プロジェクト概要

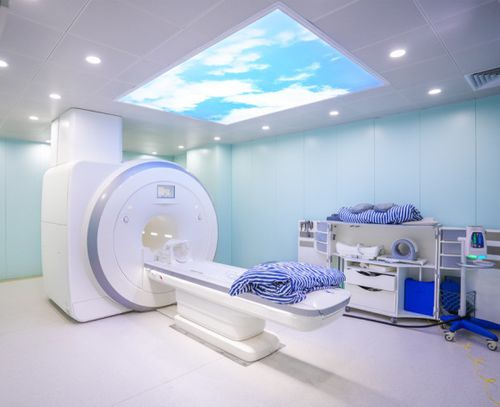

本プロジェクトは、病院内の1.5T超伝導MRI室のRF遮蔽および内装改修を対象とします。対象は磁石室（検査室）、隣接する操作室の仕上げ、RF遮蔽工事、床基礎処理、壁天井仕上げ、非磁性付属品の設置、騒音対策、耐湿処理および目地仕上げを含みます。

主要技術指標
遮蔽性能：100 MHzで≥80 dB。室全体は非磁性構造で、磁性金具を使用しません。病院の感染管理基準およびMRI機器の受入要件に準拠します。

施工準備

• 現地で室寸法、構造用耐荷力、高さ、機械・電気・配管位置を確認し、機器基礎と遮蔽図が施工要件を満たすか確認します。
• 搬入材料はすべて医療用非磁性製品であること。一般の鉄や磁性材料は厳禁。事前に材料検査と承認を実施します。
• 遮蔽工事、内装工事、付属品取り付けの独立施工エリアを分け、工程を調整して完成品保護、粉じん・騒音対策および安全管理を行います。
• 施工者向けにRF遮蔽の溶接基準、目地シール、非磁性取り付けの要点を技術説明します。

主要施工手順
3.1 基礎および床工事

• 地盤を整地・転圧し、壁際に立ち上がりを持たせた二重の防湿・防水層を施工して機器の湿気被害を防ぎます。
• 機器基礎は精密にレベリングおよび補強し、MRIシステムの荷重および振動・衝撃吸収要件を満たします。
• 医療用非磁性の耐静電床を継ぎ目なく施工し、消毒剤耐性があり清掃が容易で医療清浄度に適合させます。

3.2 RF遮蔽工事（中核工程）

• 高品質の遮蔽板を用い、全面溶接により閉鎖された六面体のRF遮蔽外殻を構築します。板面は平滑、溶接は連続かつ欠損のないことを確保します。
• 壁、天井、床で一体の閉鎖遮蔽体を形成し、重なり合った継ぎ目を密にして構造的および電磁的な完全性を担保します。
• RF遮蔽扉および観察窓は刃縁接合（knife‑edge）と規格化された重なり寸法で取り付けます。
• 配管貫通部は導波管窓やRFフィルタで封止し、電磁リークを排除して遮蔽性能を維持します。

3.3 壁・天井仕上げ

• 医療用抗菌非磁性化粧鋼板または304非磁性ステンレスパネルを壁に組付け、目地を密にして消毒剤耐性および感染管理基準を満たします。
• 難燃性の吸音材を充填した軽量非磁性天井材を設置し、運用時の騒音を低減し静かな環境を実現します。
• 全ての見切り材、固定ネジおよび金物は非磁性の専用部品とし、磁性金属による画像アーチファクトや安全リスクを回避します。

3.4 補助設備工事

• 医療用非磁性の照明、コンセント、スイッチおよびボックスを規格配置で使用します。
• 換気・空調の吹出口を遮蔽構造に合わせ改修し、遮蔽を破らずに空気循環を確保します。
• 防音、防塵および仕上げ工事を完了し、医療施工基準に合致した整然とした空間を作ります。

品質管理対策

• 非磁性材料管理：現場での磁性物質は厳禁。全ての板材、金具および部品は非磁性認証品とします。
• 遮蔽の一体性：溶接継ぎ目、扉・窓の接合、貫通部等の弱点を厳格に管理し電磁リークを排除して性能を確保します。
• 施工品質：板面の平滑性、目地の均一性および接合の緊密性を確保し、防湿、騒音低減および衝撃吸収性能が長期運用に耐えることを確認します。
• 準拠性：放射線科室の建築基準、病院の感染管理規定およびMRIメーカーの現場要件に従って施工します。

受入基準

• 遮蔽試験：100 MHzで≥80 dB 以上、電磁漏えいがないこと。
• 非磁性確認：室内に露出した鉄部や磁性金具が無いこと。
• 仕上げ：壁・床・天井は平滑かつ清潔で、防水性、遮音性および防塵性能が医療用途の長期使用に適合していること。
• シールと目地：全ての遮蔽継手、扉、窓および貫通部は検査に合格し、機器搬入および病院受入用の技術書類を完備すること。

仕様・技術仕様

• 遮蔽性能：100 MHzで≥80 dB
• 構造：完全な非磁性設計（磁性金具なし）
• 遮蔽エンクロージャ：全面溶接・重ね合わせ継ぎ目のある閉鎖六面体RF遮蔽
• 扉/窓接合：刃縁接合（knife‑edge）と所定の重なりによる遮蔽
• 貫通部シール：導波管窓およびRFフィルタによる漏洩防止
• 床：二重防湿/防水基礎および医療用非磁性耐静電床、消毒剤耐性
• 機器基礎：レベル調整・補強済みで荷重・衝撃吸収要件に適合
• 壁/天井仕上げ：医療用抗菌非磁性パネルまたは304非磁性ステンレス；難燃性吸音天井材
• 補助設備：医療用非磁性照明、コンセント、スイッチおよび接続ボックス
