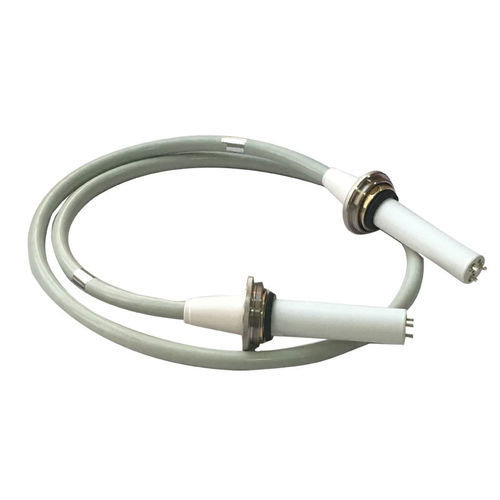

医療用ケーブル NK-75KVDC

用途: - 移動式X線装置、携帯型X線装置、標準X線装置、DR、診断用X線装置、Cアーム、Uアームなどの医療用X線装置 - コンピュータ断層撮影（CT）および血管造影装置 - 電子顕微鏡やX線回折装置などの産業用および科学用X線装置または電子ビーム装置 75KV高電圧ケーブルの紹介 75KV高電圧ケーブルの分類 大型および中型X線装置の高電圧ケーブルは、高電圧発生器とX線管ヘッドに接続されています。機能は、高電圧発生器から出力される高電圧をX線管の2極に送り、フィラメントの加熱電圧をX線管のフィラメントに送ることです。 高電圧ケーブルの構造：コアラインの配置に応じて、同軸（同心円型）と非同軸（非同心円型）があります。 75KV高電圧ケーブルの使用上の注意: - 過度の曲げを防ぐ。曲げ半径はケーブル直径の5〜8倍以上でなければならず、亀裂を引き起こさず、絶縁強度を低下させないようにします。 - 通常、ケーブルを乾燥して清潔に保ち、油、湿気、有害ガスの侵食を避け、ゴムの老化を防ぎます。 - ケーブルアクセサリーは別途注文できます。 - 高電圧ケーブルを使用する場合、曲げ半径は66mm以上でなければなりません。 技術パラメータ: モデル 主なパラメータ 導体 公称断面積: 1.88mm² 材料: 錫メッキ銅 接地: 左側 高電圧絶縁 直径: 14.7 ±0.3 mm 色: 白 材料: エラストマー シース 色: グレー 材料: PVC 厚さ: 1.5 ±0.3 直径: 18.5 ±0.5 mm 使用シナリオ: - ケーブルシースの外観は滑らかで、直径が均一で、継ぎ目、気泡、隆起などの望ましくない現象がないこと。 - 編組シールドの密度は90%以上です。 - ケーブル絶縁とシースの最小厚さは、公称厚さの85%以上でなければなりません。 - コアと絶縁ワイヤー間の絶縁、コアと接地ケーブル間の絶縁は、AC 1.5KVに耐え、10分間分解されないことができる必要があります。 - コアとシールド間の絶縁は、DC 90 KVに耐え、15分間分解されないことができる必要があります。 - プラグ本体は、少なくとも1000回の落下試験に耐え、損傷がないことができる必要があります。 - 各メッキの表面は清潔で明るいこと。 - 導体と接地ケーブルのDC抵抗は11.4 + 5%Ω/mを超えてはなりません。 - 絶縁コアワイヤーの絶縁抵抗は1000MΩ•Km以上でなければなりません。 - ケーブルと各部品はRohs 3.0の要件を満たす必要があります。真鍮は0.1wt未満です。 - ケーブルと各部品はReachの要件を満たす必要があります。 包装と配送: - 高電圧ケーブルの包装: 防水カートン - 包装サイズ: 51cm x 50cm x 14cm - 総重量: 12KG; 正味重量: 10KG - 港: weifang, qingdao, shanghai, beijing リードタイム: 数量 (個) 1 - 10 11 - 20 21 - 200 >200 推定時間 (日) 3 7 15 交渉可能 会社の強み: - 16年以上にわたり、X線装置アクセサリーのオリジナルメーカー、ハンドスイッチおよびフットスイッチ。 - ここであらゆる種類のX線装置部品を見つけることができます。 - オンライン技術サポートを提供します。 - 最高の価格とサービスで優れた製品品質を約束します。 - 配送前の第三者検査をサポートします。 - 最短の納期を保証します。 特性 / 技術仕様: - 製品名: X線高電圧ケーブル - モデル: NK-75KVDC - 定格温度: 70°C - 公称断面積: 1.88mm² - 導体材料: 錫メッキ銅 - 高電圧絶縁直径: 14.7 ±0.3 mm - 高電圧絶縁色: 白 - 高電圧絶縁材料: エラストマー - シース色: グレー - シース材料: PVC - シース厚さ: 1.5 ±0.3 mm - シース直径: 18.5 ±0.5 mm - 最小曲げ半径: 66mm - 編組シールド密度: ≥90% - 絶縁抵抗: ≥1000MΩ•Km - DC抵抗: ≤11.4 + 5%Ω/m - Rohs 3.0およびReachの要件を満たしています
