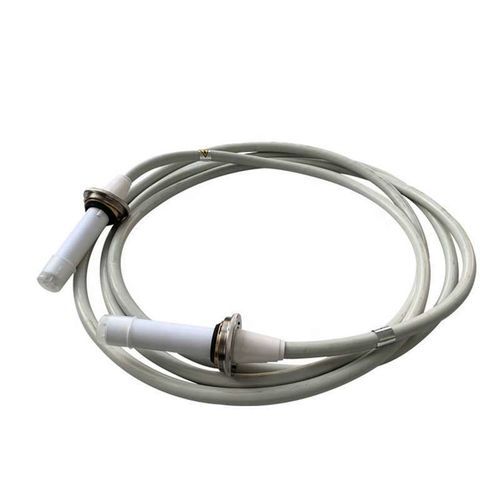

医療用ケーブル

4芯

簡易説明
X線管と高電圧発生器間のDC高電圧接続用高電圧ケーブル。医療用・工業用X線装置（モバイル／ポータブル、DR、CT、Cアーム、血管撮影）や低出力の高電圧試験機器に適合。直型およびエルボー型コネクタを用意。

特長

• DC高電圧状態のX線装置に対応（医療用・工業用非破壊検査機器、DR、CT等）。
• 75 kV：管電圧 < 150 kV 向け、90 kV：管電圧 ≤ 150 kV かつ可動部での使用向け。
• X線管と高電圧発生器の接続用。
• コネクタ形状：直型またはエルボー型。
• ケーブル長はカスタム可能。付属品は別注。
• 使用時の最小曲げ半径は66 mm以上。

仕様
HVセクション図の表を参照。使用温度範囲：-40 °C～70 °C。
標準長さ：3 m（カスタム可）。

電気的データ
定格電圧：75 kV DC
シールド抵抗：0.010 Ω/m
シールド編組被覆率：>95%
ケーブル容量：< 120 pF/m

試験電圧
高電圧絶縁（試験）：90 kV DC
低電圧絶縁（試験）：500 Vac

機械的データ：ケーブル
外径：16.5 mm ± 0.5 mm
曲げ半径：> 150 mm（機械的最小値）
低電圧導体：2 × 1.5 mm²
共通導体：2 × 0.75 mm²
導体抵抗：0.013 Ω/m
シース色：ライトグレー（PVC、厚さ1.5 ± 0.3 mm）

機械的データ：プラグ
接点方式：多点接触 8点
最高温度：110 °C
フランジ：着脱式
ショートスリーブ長：34 mm
小径プラグ直径：40 mm
はんだ不要接続（EMCアース用）

ケーブル仕様（概要）

• 種類：75/90 kV、直型／エルボー型
• 参考例：75 kV CA1–CA11；75/90 kV Straight‑CA11
• 導体公称断面積：約1.8 mm²（スズメッキ銅）
• 高圧絶縁色：白（エラストマー）
• シース：グレーPVC、厚さ1.5 ± 0.3 mm；代表径18.5 ± 0.5 mmまたは14.5 ± 0.5 mm（タイプにより異なる）

使用例／使用シナリオ
シース外観は滑らかで径が均一、継ぎ目・気泡・膨らみがないこと。編組シールド密度は≥90%。絶縁およびシースの最小厚さは公称厚さの≥85%。芯線と被覆導体間および芯線と接地間の絶縁は1.5 kV ACを10分間無破壊で耐えること。芯線とシールド間の絶縁は90 kV DCを15分間無破壊で耐えること。プラグ本体は繰返し落下試験（≥1000回）に耐えること。導体および接地線の直流抵抗は11.4 ± 5% Ω/m以下。芯線の絶縁抵抗は≥1000 MΩ·km。ケーブルおよび部品はRoHS 3.0／REACHに準拠。

梱包・納期
梱包：防水段ボール。梱包サイズ：51 cm × 50 cm × 14 cm。総重量：12 kg、正味重量：10 kg。製品ページに画像あり。

納期

• 1–10 本：目安 3 日
• 11–20 本：目安 7 日
• 21–200 本：目安 15 日
• >200 本：要相談

技術特性 / 仕様

• 定格電圧：75 kV DC
• HV絶縁（試験）：90 kV DC
• LV絶縁（試験）：500 Vac
• シールド抵抗：0.010 Ω/m
• シールド被覆率：>95%
• ケーブル容量：< 120 pF/m
• 外径：16.5 mm ± 0.5 mm
• 曲げ半径：> 150 mm
• 低電圧導体：2 × 1.5 mm²；共通導体：2 × 0.75 mm²
• 導体抵抗：0.013 Ω/m
• シース：ライトグレーPVC、厚さ1.5 ± 0.3 mm
• プラグ：8点接触、着脱式フランジ、最高温度110 °C
• 標準長さ：3 m（カスタム可）
