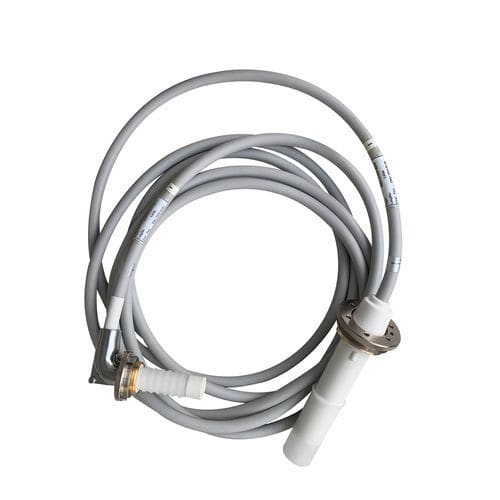

医療用ケーブル

コンセント式4芯

商品概要 高電圧ケーブルは、大型・中型X線装置の高電圧発生装置とX線管ヘッドを接続する。その機能は、高電圧発生器から出力された高電圧をX線管の2極に送り、フィラメントの加熱電圧をX線管のフィラメントに送ることです。 分類 高圧ケーブルの構造：中心線の配置によって、同軸（コンセントリック）と非同軸（ノンコンセントリック）の2種類がある。 使用上の注意

過度の曲げを防ぐ。

ゴムの老化を防ぐために、油、湿気、有害なガスによる浸食を避けるために、常にケーブルを乾燥させ、清潔に保ってください。

ケーブルアクセサリーは別途ご注文いただけます。

高圧ケーブルを使用する場合、曲げ半径は66mm以下でなければなりません。

技術的特長/主要データ

95% ケーブル容量< 120 pF/m テスト電圧 高電圧絶縁: 90kVdc 低電圧絶縁500 Vac 機械的データケーブル 外径: 16.5 mm ±0.5 mm 曲げ半径> 150 mm 低電圧導体: 2 x 1.5 mm² (2 x 1.5 mm²) 共通導体：0.75 mm²×2 導体抵抗： 0.013 Ohm/m ケーブルシースの色ライトグレー 機械的データプラグ： マルチ接点ピン: 8点接点 最大.温度：110 °C フランジ取り外し可能 極短スリーブ: 34 mm 小プラグ径: 40 mm 無はんだ接続: (EMCアース) ケーブル仕様（概要） ケーブル仕様（概要） ケーブル仕様（概要） ... ケーブル仕様75/90KV ストレート/エルボ - 75KV CA1-CA11 - 75/90KV ストレート-CA11 導体公称断面積 1.8 mm² (代表値) - 材質錫メッキ銅 - ツイスト：左 高圧絶縁：色 白 - 材質エラストマー シース材質シース厚さ：1.5 ± 0.3 mm - シース直径の例： 18.5±0.5mm、14.5±0.5mm（バリエーション） 用途/使用場面梱包と配送

200 → 要相談 特徴/仕様技術

• ブランド：Newheek
• Model / Commercial designation：医療用エルボー高電圧ケーブル
• 利用可能な仕様：75KV、90KV
• 定格電圧：75 kV DC
• 高電圧絶縁試験：90 kV DC
• 低電圧絶縁：500 Vac
• シールド抵抗： 0.
• シールドブレイド：>95%
• ケーブル容量：< 120 pF/m
• 外径（代表値）：0.5mm±5.5mm
• 曲げ半径（推奨）：>150mm（最小使用注は≥66mmも示す）
• 低電圧導体：2 x 1.5 mm²
• 共通導体：2 x 0.75 mm²
• 導体材質：錫メッキ銅
• 導体抵抗： 0.013Ω/m
• ケーブルシース色：ライトグレー
• シース材質：動作温度：110 °C
• フランジ：
• 極短スリーブ：34 mm - 小プラグ径：40 mm
• Solderless 接続：EMC準拠：
• RoHSおよびREACH関連要求事項
