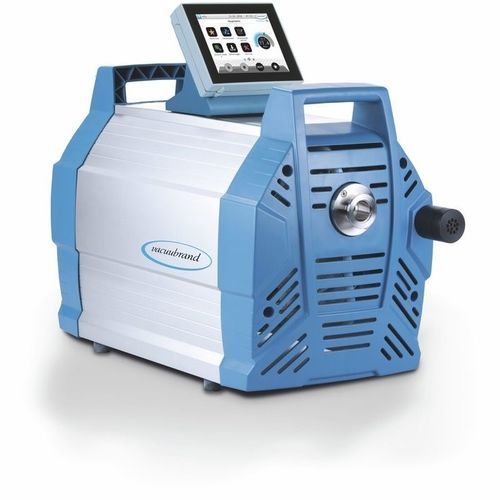

実験用真空ポンプ ME 16 NT VARIO select

膜ダブルダイアフラムオイルフリー

概要

• 非腐食性ガスの汚染のない搬送および排気
• 極限真空付近でも高い排気量
• 低騒音・極めて低い振動
• 繊維補強されたFKM二重隔膜で長寿命
• 外部圧力ヘッド付きVACUU·SELECT真空コントローラを同梱

主な製品データ

• 極限真空: 70 mbar
• 最大排気量 (50 Hz): 19 m³/h

説明
無油の単段8ヘッド隔膜ポンプで、非腐食性ガスの排気および搬送向けに設計されています。媒体と接触する部品はアルミニウムおよび選定プラスチック製で、幅広い産業用途に対応します。繊維補強されたFKM製二重隔膜は耐用年数が長く、モーター回転数制御時にさらに寿命が延びます。ME 16 NT VARIO select は高い排気量とコンパクトな設計、清掃しやすい滑らかな表面を特徴とします。サイレンサーと取扱説明書を含み、組立済みで使用可能な状態で供給されます。外部圧力ヘッド付きVACUU·SELECTで制御します。

技術データとグラフ
最大排気量 50 Hz: 19 m³/h
最大排気量 60 Hz: 11.2 cfm
極限真空: 70 mbar / 53 torr
ポンプヘッド数: 8
段数: 1
真空コントローラ: VACUU·SELECT（外部圧力ヘッド）
使用時最低周囲温度: 10 °C
使用時最高周囲温度: 40 °C
保管時最低温度: -10 °C
保管時最高温度: 60 °C
最大背圧（絶対圧）: 1.1 bar
吸入口接続: 小フランジ KF DN 25
吐出口接続: G1/2"
定格モーター出力: 0.53 kW
保護等級 IEC 60529: IP 40
寸法（L × W × H）: 552 × 260 × 450 mm
質量: 31.6 kg
騒音（50 Hz 時の音圧レベル）: 54 dBA
電源電圧範囲（定格）: 120 V
周波数: 50-60 Hz
インターフェース: Ethernet (RJ45) Modbus TCP / USB (Type A) データ転送・ソフトウェア更新 / RS-232（アダプタ必要）

特性／技術仕様

• 型式: ME 16 NT VARIO select
• 技術: 無油隔膜ポンプ、単段、8ヘッド
• 最大排気量 (50 Hz): 19 m³/h
• 最大排気量 (60 Hz): 11.2 cfm
• 極限真空: 70 mbar / 53 torr
• 隔膜材質: 繊維補強二重隔膜、FKM
• 媒体接触部材質: アルミニウムおよび選定プラスチック（非腐食性ガス用）
• 定格出力: 0.53 kW
• 定格電圧: 120 V
• 周波数: 50-60 Hz
• 保護等級: IP 40
• 最大背圧（絶対圧）: 1.1 bar
• 吸入口接続: KF DN 25
• 吐出口接続: G1/2"
• 寸法（L × W × H）: 552 × 260 × 450 mm
• 質量: 31.6 kg
• 騒音レベル (50 Hz): 54 dBA
• 同梱物: 組立済みポンプ（使用可能状態）、サイレンサー、取扱説明書
• インターフェース: Ethernet (RJ45) Modbus TCP、USB Type A、RS-232（アダプタ要）
