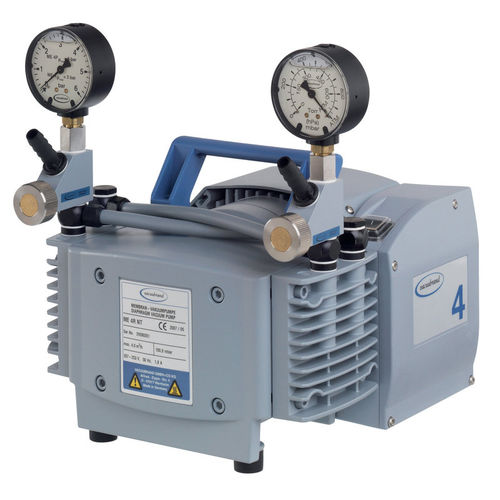

実験用真空ポンプ ME 4R NT

膜オイルフリー

概要

• 汚染のない搬送、排気および圧縮
• 極限真空付近でも高い抽気速度
• 調整弁により吸入口真空度と吐出口圧力を調整可能
• 非常に低い振動、無給油運転
• 長寿命のダイアフラムとメンテナンスフリーの駆動方式

製品説明
この単段隔膜ポンプは、真空発生器およびコンプレッサとして動作します。被搬送媒体と接触する部品はアルミニウムおよび選定プラスチックで、ダイアフラムと弁はPTFE製です。これにより非腐食性ガス向けの幅広い用途に適します。吸入口と吐出口にはそれぞれ調整弁が備わっており、真空度や圧縮圧力を制限または調整できます。吸入口の真空度および吐出口の圧力はマノメータで表示されます。

技術データと図表
最大抽気速度 50 Hz: 3.8 m3/h
最大抽気速度 60 Hz: 2.5 cfm
極限真空: 100 mbar / 75 torr
ヘッド数: 2
段数: 1
真空表示: マノメータ
動作周囲温度: 10 °C〜40 °C
保存温度: -10 °C〜60 °C
最大吐出圧力（絶対）: 4 bar
吸入口/吐出口接続: ホースノズル DN 8-10 mm
定格出力: 0.18 kW
定格回転数（50/60 Hz）: 1500 / 1800 min-1
保護等級: IP 40
寸法（L×W×H）: 254 × 268 × 290 mm
質量: 11.5 kg
騒音レベル（50 Hz）: 45 dBA
定格電圧: 230 V、50-60 Hz
出荷状態: ポンプ組立済み、使用準備完了、取扱説明書付属

仕様 / 技術仕様

• 型式: ME 4R NT
• 機能: 単段隔膜ポンプ（真空発生器およびコンプレッサ）
• 媒体接触部材質: アルミニウムおよび選定プラスチック、PTFE製ダイアフラムおよび弁
• 調整: 吸入口真空度および吐出口圧力は調整弁で可変
• 表示: 吸入口真空度および吐出口圧力はマノメータで表示
• 最大抽気速度（50 Hz）: 3.8 m3/h
• 最大抽気速度（60 Hz）: 2.5 cfm
• 極限真空: 100 mbar / 75 torr
• ヘッド / 段: 2 ヘッド / 1 段
• 定格出力: 0.18 kW; 定格回転数: 1500 / 1800 min-1
• 接続: ホースノズル DN 8-10 mm（吸入口・吐出口）
• 最大吐出圧力（絶対）: 4 bar
• 保護等級: IP 40
• 寸法: 254 × 268 × 290 mm
• 質量: 11.5 kg
• 騒音レベル（50 Hz）: 45 dBA
• 動作／保存温度: 10 °C〜40 °C／-10 °C〜60 °C
• 電源: 230 V、50-60 Hz
• 出荷内容: ポンプ組立済み、使用準備完了、取扱説明書付属
