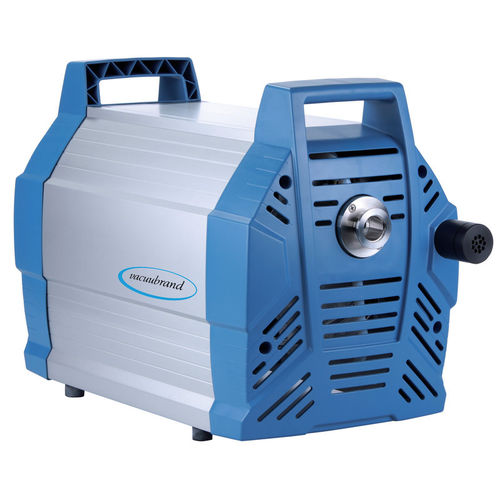

実験用真空ポンプ ME 16 NT

膜ダブルダイアフラムオイルフリー

概要

• 無油で汚染のない吸引・排気が可能
• 極限真空付近でも高い流量を発揮
• 低騒音・極めて低い振動
• 長寿命の膜板およびメンテナンスフリーの駆動

説明
隔膜ポンプは、ガスの連続的で無油の排気・搬送に適したソリューションです。ME 16 NT の単段設計は、高い抽気速度と70 mbarまでの極限真空を両立します。媒体と接触する部品はアルミニウムおよび選定プラスチックで構成され、非腐食性ガス用途に適しています。繊維で補強された高柔軟性の二重膜（FKM、フルオロエラストマー製）は長い使用寿命を実現します。8ポンプヘッド構成によりコンパクトな筐体で大きな体積流量を提供し、清掃も容易です。駆動は低振動を念頭に設計され、保守間隔を延長して総所有コストを低減します。

技術データとグラフ（概要）

• 最大抽速 (50 Hz): 16.4 m3/h
• 最大抽速 (60 Hz): 9.6 cfm
• 極限真空: 70 mbar / 53 torr
• ポンプヘッド数: 8
• 段数: 1
• 動作下限温度: 10 °C
• 動作上限温度: 40 °C
• 保管下限温度: -10 °C
• 保管上限温度: 60 °C
• 最大逆圧 (abs.): 1.1 bar
• 吸入口接続: KF DN 25 小フランジ
• 吐出口接続: G1/2"
• 定格モーター出力: 0.53 kW
• 定格回転数 (50/60 Hz): 1650 min-1
• 保護等級 (IEC 60529): IP 40
• 寸法 (L x W x H): 554 x 260 x 359 mm
• 重量: 30.2 kg
• 騒音 (音圧レベル) 50 Hz: 54 dBA
• ATEX 適合: II 3/- G Ex h IIC T3 Gc X (内部大気のみ)
• NRTL 認証: なし
• 供給品: 組立済みポンプ（使用可能状態）、サイレンサー、取扱説明書

特性 / 技術仕様

• 型式: ME 16 NT
• 極限真空: 70 mbar
• 抽速 (50 Hz): 16.4 m3/h
• 抽速 (60 Hz): 9.6 cfm
• ヘッド数: 8
• 段数: 1
• モーター出力: 0.53 kW
• 定格回転数: 1650 min-1 (50/60 Hz)
• 接続: 吸入口 KF DN 25、吐出口 G1/2"
• 保護等級: IP 40
• 寸法 (L x W x H): 554 x 260 x 359 mm
• 重量: 30.2 kg
• 騒音レベル: 54 dBA (50 Hz)
• 最大吐出圧 (abs.): 1.1 bar
• 動作温度範囲: 10 °C ～ 40 °C
• 保管温度範囲: -10 °C ～ 60 °C
• ATEX: II 3/- G Ex h IIC T3 Gc X (内部大気のみ)
• 供給内容: サイレンサーと取扱説明書を含む組立済みポンプ
