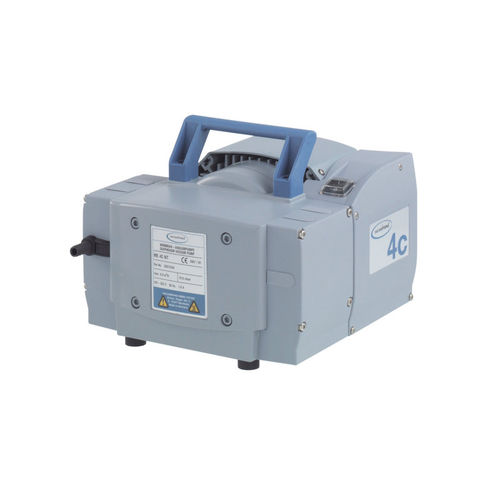

実験用真空ポンプ ME 4C NT

膜オイルフリー

概要

• 優れた耐薬品性
• 極限真空付近でも高い排気性能
• 非常に静かな動作
• 低振動（ME 4C NT）
• 長寿命の膜片、メンテナンス不要の駆動

製品説明
化学用途向けの隔膜ポンプは、腐食性ガスや蒸気の連続無給油排気に適したソリューションです。単段構造によりコンパクトながら高い排気速度と70 mbarまでの極限真空を実現します。被排気媒体に接触する主要部品はすべて耐薬品性フッ素樹脂で製造されており、PTFEサンドイッチ膜が信頼性と寿命を向上させます。NTシリーズは性能向上、凝縮物耐性の向上、メンテナンスの簡略化を特徴とします。ME 4C NTは、吸気側に粒子・液滴を防ぐ分離器、排気側に凝縮液回収用の分離器を備えた化学用真空システム ME 4C NT +2AK でも供給可能です。

主要仕様

• 極限真空: 70 mbar（52 torr）
• 最大排気速度 50 Hz: 3.9 m3/h
• 最大排気速度 60 Hz: 2.6 cfm
• ポンプヘッド数: 2
• 段数: 1
• 定格電動機出力: 0.18 kW
• 定格回転数（50/60 Hz）: 1500 / 1800 min-1
• 定格電圧: 230 V
• 周波数: 50-60 Hz
• 吸入口/排出口接続: ホースノズル DN 8-10 mm
• 最大逆圧（絶対）: 1.1 bar
• 保護等級（IEC 60529）: IP 40
• 使用温度範囲: 10 °C ～ 40 °C
• 保管温度範囲: -10 °C ～ 60 °C
• 重量: 11.1 kg
• 騒音（50 Hz 時）: 45 dBA
• ATEX 適合: II 3/- G Ex h IIC T3 Gc X (Internal Atmosphere only)
• NRTL 認証: 有り
• 付属品: 組立済ポンプ、取扱説明書

技術データと図表（表）
最大排気速度 50 Hz: 3.9 m3/h
最大排気速度 60 Hz: 2.6 cfm
極限真空: 70 mbar / 52 torr
ポンプヘッド数: 2
段数: 1
動作時最低周囲温度: 10 °C
動作時最高周囲温度: 40 °C
保管時最低温度: -10 °C
保管時最高温度: 60 °C
最大排気側圧力（abs.）: 1.1 bar
吸入口接続: ホースノズル DN 8-10 mm
排出口接続: ホースノズル DN 8-10 mm
定格出力: 0.18 kW
定格回転数 50/60 Hz: 1500/1800 min-1
保護等級: IP 40
寸法 L x W x H: 254 x 243 x 198 mm
重量: 11.1 kg
騒音（50 Hz）: 45 dBA
ATEX 適合: II 3/- G Ex h IIC T3 Gc X (Internal Atmosphere only)
NRTL 認証: 有り
付属品: 組立済ポンプ、取扱説明書

特長 / 技術仕様

• 型式: ME 4C NT
• タイプ: 化学用隔膜ポンプ（単段）
• 材質: 媒体接触部は耐薬品性フッ素樹脂（PTFEサンドイッチ膜）
• 極限真空: 70 mbar（約52 torr）
• 排気速度 (50 Hz): 3.9 m3/h
• 排気速度 (60 Hz): 2.6 cfm
• ヘッド数 / 段数: 2 / 1
• 定格出力: 0.18 kW
• 電気仕様: 230 V, 50-60 Hz
• 接続: ホースノズル DN 8-10 mm
• 最大排気側圧力: 1.1 bar (abs.)
• 保護等級: IP 40
• 使用温度: 10 °C ～ 40 °C
• 保管温度: -10 °C ～ 60 °C
• 重量: 11.1 kg
• 騒音レベル: 45 dBA (50 Hz)
• 認証: ATEX、NRTL
• 付属: 組立済ポンプ、取扱説明書
