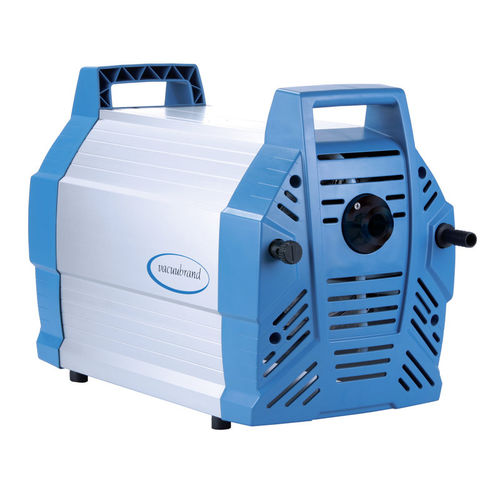

実験用真空ポンプ ME 16C NT

膜オイルフリー

概要

• 優れた耐薬品性と蒸気耐性
• 限界真空付近でも高い排気速度
• コンパクト設計で表面は滑らかで清掃が容易
• 静粛動作および極めて低い振動
• 長寿命のダイヤフラム、ほぼメンテナンスフリーの駆動

製品説明
NT設計の化学用隔膜ポンプは、腐食性ガスや蒸気の連続かつ無油の排気に適しています。単段構造により、高い排気速度と低い極限真空（70 mbarまで）を両立します。媒体と接触するすべての部品は化学的に耐性のあるフッ素樹脂製です。実績のあるPTFEサンドイッチダイヤフラムにより信頼性と寿命が向上します。8ポンプヘッドのME 16C NTはコンパクトな設計で特に高い性能を発揮します。必要に応じて吸気側セパレーター（AK）や排気側凝縮器（EK）などのオプションを後付けできます。

主要製品情報
極限真空: 70 mbar
ガスバラスト時極限真空: 100 mbar
最大排気速度 (50 Hz): 16.3 m3/h
最大排気速度 (60 Hz): 9.6 cfm
ポンプヘッド数: 8
段数: 1
定格モーター出力: 0.53 kW
定格回転数 (50/60 Hz): 1650 min-1
保護等級 (IEC 60529): IP 40
吸入口接続: 小フランジ KF DN 25
吐出口接続: ホースノズル DN 15 mm

技術仕様

• 型式: ME 16C NT
• タイプ: 化学用隔膜ポンプ、無油、PTFEダイヤフラム
• 排気速度 (50 Hz): 16.3 m3/h
• 排気速度 (60 Hz): 9.6 cfm
• 極限真空: 70 mbar (53 torr)
• ガスバラスト時極限真空: 100 mbar (75 torr)
• ポンプヘッド数: 8
• 段数: 1
• 使用周囲温度: 10 °C ～ 40 °C
• 保管温度: -10 °C ～ 60 °C
• 最大排気圧 (絶対): 1.1 bar
• 吸入口: KF DN 25
• 吐出口: ホースノズル DN 15 mm
• 定格出力: 0.53 kW
• 定格回転数: 1650 min⁻¹ (50/60 Hz)
• 保護等級: IP 40
• 外形寸法 (L × W × H): 533 × 260 × 359 mm
• 重量: 27.3 kg
• 騒音レベル (音圧) 50 Hz: 54 dBA
• ATEX 適合: II 3/- G Ex h IIC T3 Gc X (Internal Atmosphere only)
• NRTL 認証: 無し
• 付属品: 組立済みポンプ、取扱説明書
