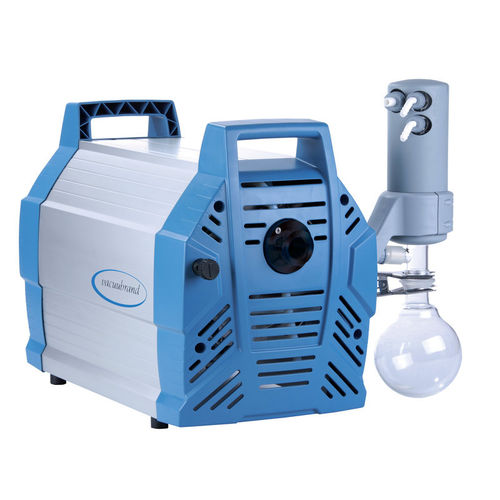

実験用真空ポンプ ME 16C NT +EK

膜オイルフリー

概要

• 優れた耐薬品性と高い蒸気耐性
• 低真空領域でも高い排気速度
• コンパクト設計
• 非常に静かな運転と低振動
• EK凝縮器による効率的な溶媒回収で環境に配慮

製品説明
NT設計の化学用隔膜ポンプは、腐食性ガス・蒸気の連続無給油排気に適したソリューションです。単段構造により、高い排気速度と70 mbarまでの到達真空度を両立します。被排気媒体に接触する主要部品はすべて化学的に耐性のあるフッ素樹脂で構成されています。PTFEサンドイッチ膜により信頼性と寿命が向上します。8ポンプヘッドのME 16C NTは、コンパクトな設置で高い性能を発揮します。排気側蒸気凝縮器（EK）を装着したME 16C NT +EKは、効率的な溶媒回収と排出低減を可能にします。NTの8ポンプヘッドモデルは静音性に優れ、表面は滑らかで清掃が容易です。

技術データおよびグラフ（主な値）
最大排気速度 50 Hz : 16.3 m3/h
最大排気速度 60 Hz : 9.6 cfm
到達真空度 : 70 mbar / 53 torr
ガスバラスト使用時到達真空度 : 100 mbar / 75 torr
ポンプヘッド数 : 8
段数 : 1
動作時最低周囲温度 : 10 °C
動作時最高周囲温度 : 40 °C
保管時最低周囲温度 : -10 °C
保管時最高周囲温度 : 60 °C
最大排気側圧力（絶対） : 1.1 bar
吸入口接続 : 小フランジ KF DN 25
排気口接続 : ホースノズル DN 8-10 mm
冷却水接続 : 2 x ホースノズル DN 6-8 mm
定格モーター出力 : 0.53 kW
定格回転数（50/60 Hz） : 1650 min-1
保護等級 IEC 60529 : IP 40
寸法（L×W×H） : 528 × 387 × 395 mm
重量 : 28.3 kg
騒音（等価音圧レベル）50 Hz : 54 dBA
ATEX適合 : II 3/- G Ex h IIC T3 Gc X（内部雰囲気のみ）
NRTL認証 : なし
供給内容 : ポンプ本体（組立済）、使用マニュアル同梱
定格電圧範囲 : 200-230 V
電源周波数 : 50-60 Hz

特長 / 技術仕様

• 型式 : ME 16C NT +EK
• 種類 : 化学用隔膜ポンプ、単段、無油
• 排気速度（50 Hz） : 16.3 m3/h
• 到達真空度（無ガスバラスト） : 70 mbar (53 torr)
• 到達真空度（ガスバラスト使用） : 100 mbar (75 torr)
• ヘッド / 段数 : 8ヘッド、1段
• モーター出力 : 0.53 kW — 定格回転数 1650 min-1
• 吸排気接続 : 吸気 KF DN 25、排気 ホースノズル DN 8-10 mm
• 冷却接続 : 2 x ホースノズル DN 6-8 mm
• 保護等級 : IP 40
• 寸法（L×W×H） : 528 × 387 × 395 mm
• 重量 : 28.3 kg
• 騒音レベル : 54 dBA (50 Hz)
• 最大排気側圧力（絶対） : 1.1 bar
• ATEX : II 3/- G Ex h IIC T3 Gc X（内部雰囲気のみ）
• 供給 : 組立済ポンプ、取扱説明書
