照明用試験機 PPG-1R-525

イリュミネーション光強度光強度

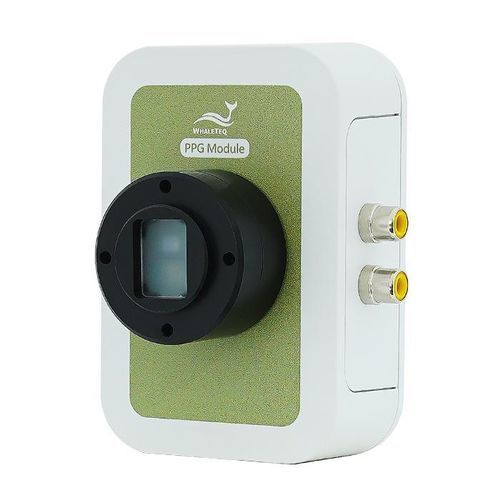

概要 PPG-1R-525は、AECG100メインコンソールまたはSECG 5.0 AIOマルチバイタルサインシミュレータと連携して動作する、メーカーの研究開発向けに設計された反射型心拍数性能試験装置です。 このシングルチャネル光学モジュールは、心拍数機能をテストするために緑色光のアナログ信号を出力します。ユーザーは、PPGにおける呼吸信号の緑色光の変化率を調整したり、追加ノイズを設定したりすることができます。ウェアラブル心拍数モニタリングデバイスなどの反射型PPG製品の開発および検証、ならびに性能テストに適しています。 主な機能

• 特徴点を詳細に調整できる柔軟なPPG波形設定機能。
• ECG同期出力により、ECG信号とPPG信号を同時に送信し、脈波伝播時間（PWTT）パラメータを調整して、血圧アルゴリズムの精度を検証できます。
• 臨床記録やカスタマイズされた波形を再現し、繰り返し検証を行うための生データ再生機能。
• PPG波形テストに呼吸の変化を重ね合わせる呼吸シミュレーション機能。
• 自動テストやカスタムテストソフトウェアの開発を可能にするソフトウェア開発キット（SDK）を提供。

機能

• 基本波形出力：ECG波形、正弦波、三角波、方形波、指数関数波、矩形パルス、三角パルス、調整可能なパラメータ、およびDCオフセット信号テストが含まれます。
• PPG信号生成：正弦波、三角波、およびPPGアナログ信号をシミュレートします。反射型PPGによる心拍数およびSpO2測定用に、緑色、赤色、および赤外線のシミュレート信号を提供します。
• 調整可能なPWTT（脈波伝播時間）：ECG信号とPPG信号を同時に出力し、信号間の時間差（PTTp、PTTf）を調整して、血圧アルゴリズムの精度を検証します。
• テストパラメータの保存：統合テストのためにさまざまなテスト項目のパラメータを保存し、人為的ミスを低減します。
• 生データの再生：生データの波形を再生し、臨床で記録された波形やカスタマイズされた波形を、高い再現性と再現性をもって再現します。
• シンプルな自動テスト：ソフトウェアによるテストプロセスの制御や、自動シーケンスの手動編集をサポートします。

主な特長

• PPG信号への呼吸変化のシミュレーションや重ね合わせ機能により、時間的・状況的により現実に近いシミュレーションを実現します。
• 高い再現性と再現性を備えた生データ再生により、不整脈やその他の病理的な波形を再現します。
• 自動テストプログラムを柔軟に開発できるSDKにより、反復作業と人為的ミスを削減します。

ドキュメントおよびツール 本製品および対応するメインコンソール用のデータシートやユーザーマニュアルが用意されています。自動テスト開発を可能にするSDKも提供されています。 特性／技術仕様

• 心拍数：設定範囲 10 ～ 300 BPM、最小ステップサイズ 1 BPM、精度 ±1 BPM。
• LED DCレベル基準出力：設定範囲 100 ～ 3000 mV；最小ステップサイズ 1 mV。
• LED ACレベル基準出力：設定範囲 0.75 ～ 30 mV；最小ステップサイズ 0.01 mV。
• ルーメン（拡散フィルムから 5 mm の位置で測定）：設定範囲 50 ～ 925 ルクス（全範囲）；分解能（1 / 3000）全範囲；精度 ±6%。
• LED 光の波長：525 nm、精度 ±10 nm。
• LED スキャンレート：50 ～ 40 kHz（ノーマルモード／スタンドアロンモード）、 10 kHz（生データモード）；精度 ±5 μs。
• PDサンプリングレート：250 kHz（シングルチャンネル）；精度 ±5 μs。
• PD応答時間：立ち上がり 1 μs（標準値）（DUTのLED輝度により変動）； 立ち下がり 1 μs（標準値）（DUTのLED輝度によって変動）。
• PWTTモードの時間差（PTTp、PTTf）：設定範囲 0 ～ 5999 ms（心拍数10 BPM時；心拍数が増加するにつれて範囲は狭まる）；最小ステップサイズ 1 ms；精度 ±1 ms.
