Aparelho para teste de fluxo C403H

de umidadede segurança elétricade pressão

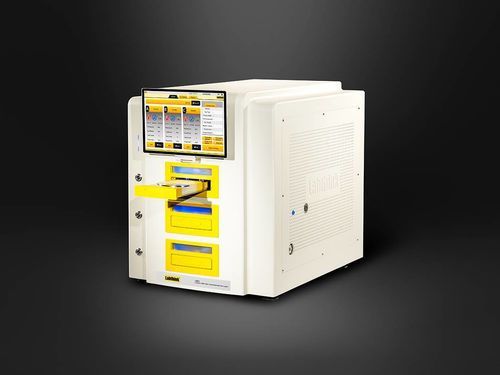

O C403H é um analisador combinado OTR/WVTR para ensaios de transmissão de oxigénio e vapor de água em filmes, lâminas e materiais relacionados, utilizando um sensor de oxigénio coulombométrico e um sensor infravermelho de humidade. Projetado para cumprir normas ASTM e ISO para ensaios de barreira, aplica-se aos setores alimentar, farmacêutico, dispositivos médicos, produtos de higiene, fotovoltaico e eletrónica.

Características principais

• Operação combinada OTR/WVTR com modos selecionáveis: combinado OTR & WVTR, apenas OTR ou apenas WVTR; execução automática por amostra montada.
• Sensor de oxigénio coulombométrico com sensibilidade ao nível de ppb, concebido para cumprir ASTM D3985; leitura absoluta, vida útil prolongada e protecção automática contra ultrapassagens.
• Sensor infravermelho de humidade patenteado para detecção WVTR em limites baixos, concebido segundo ASTM F1249; não consumível e de longa duração.
• Tecnologia de circulação de ar 360° com temperatura constante e sensores de temperatura/humidade de alta precisão para estabilidade e repetibilidade melhoradas.
• Três células de ensaio independentes (detecção paralela) permitem ensaios simultâneos de três amostras em condições idênticas; fixação automática da amostra para vedação consistente.
• Painel tátil Windows de 12", modos de ensaio automáticos e células do tipo gaveta com entrada/saída automática para operação ergonómica.
• Computador industrial integrado, sensores ópticos/inteligentes e alarmes sonoros/visuais; componentes de marcas reconhecidas para fiabilidade.
• Funções avançadas: modos profissionais, visualização multicurva (OTR/WVTR, coeficiente de difusão, temperatura, humidade) e purificação de gás opcional para gás transportador sem oxigénio.

Princípio de ensaio
A amostra pré-condicionada é fixada entre as câmaras superior e inferior. Oxigénio ou gás humidificado é aplicado de um lado enquanto nitrogénio de alta pureza circula do outro. As moléculas que difundem através do material são transportadas pelo nitrogénio até ao sensor apropriado (oxigénio coulombométrico ou humidade IR) e as taxas de transmissão são calculadas a partir das concentrações medidas.

Normas de referência

• ASTM D3985, ASTM F1307, GB/T 19789, GB/T 31354, DIN 53380-3, JIS K7126-2-B, YBB 00082003-2015
• ASTM F1249, ISO 15106-2, GB/T 26253, JIS K7129, YBB00092003-2015

Aplicações de ensaio

• Filmes - Ensaios OTR e WVTR em filmes plásticos, filmes compósitos papel-plástico, filmes coextrudidos, filmes aluminizados, filmes compósitos com folha de alumínio, filmes compósitos fibra de vidro/alumínio/papel e materiais similares.
• Lâminas - Ensaios OTR e WVTR em lâminas de PP, lâminas de PVC, lâminas PVDC, folhas metálicas, lâminas de borracha, lâminas de silício e outros materiais planos.

Especificações técnicas

• Modelo: C403H
• Faixa OTR (área padrão 50 cm2): 0,01 – 200 cc/(m2·day)
• Faixa OTR (MASK 5 cm2, opcional): 0,2 – 2000 cc/(m2·day)
• Faixa OTR (MASK 1 cm2, opcional): 1 – 10000 cc/(m2·day)
• Resolução OTR: 0,0001 cc/(m2·day)
• Repetibilidade OTR: 0,01 cc/(m2·day) ou 1%, o que for maior
• Faixa WVTR (área padrão 50 cm2): 0,005 – 40 g/(m2·day)
• Faixa WVTR (MASK 5 cm2, opcional): 0,2 – 400 g/(m2·day)
• Faixa WVTR (MASK 1 cm2, opcional): 1 – 2000 g/(m2·day)
• Resolução WVTR: 0,0001 g/(m2·day)
• Repetibilidade WVTR: 0,005 g/(m2·day) ou 2%, o que for maior
• Intervalo de temperatura: 15 – 50 °C (padrão); 5 – 60 °C (personalizável)
• Flutuação de temperatura: ±0,05 °C
• Intervalo de humidade (na faixa de temperatura padrão): 0%, 5 – 90% ±2% RH
• Câmaras de ensaio: 3 câmaras independentes
• Tamanho da amostra: 11,2 cm × 11,2 cm (4,4" × 4,4")
• Espessura da amostra: ≤ 120 mil (3 mm)
• Área de ensaio padrão: 50 cm2
• Gás portador: Azoto 99,999% de alta pureza; oxigénio 99,5% (fornecimento de gás não incluído)
• Pressão do gás: ≥ 40,6 PSI / 280 kPa (observação: porta de gás do instrumento requer ≥ 79,7 PSI / 550 kPa)
• Tamanho da porta: tubo metálico 1/8" (tubo poliuretano Φ6 mm)
• Alimentação: 120 VAC ±10% 60 Hz ou 220 VAC ±10% 50 Hz
• Dimensões do instrumento: 60 cm × 50 cm × 70 cm (23.6" H x 19.6" W x 27.5" D)
• Peso líquido: 100 kg (220 lbs)
• Funções opcionais: Unidade de Purificação de Gás GP-01; DataShield™; requisitos de sistema informático GMP; CFR21 Part11
• Configuração padrão: mainframe, tablet, amostrador, massa de vedação a vácuo, tubo PU Φ6 mm
• Observações: o cliente deve fornecer gás e água destilada; pressões e conexões conforme indicado.
